Sostituzione dei tubi della pompa degli scarti

I tubi con cui la pompa preleva il materiale di scarto dal raccoglitore degli scarti del rullo e dall'unità di spurgo devono essere sostituiti dopo 1.000 ore di utilizzo. Trascorso questo tempo, il software della stampante invia un avviso di manutenzione che sarà mostrato sullo schermo dell'interfaccia della stampante.

È possibile controllare quando i tubi della pompa devono essere sostituiti nell'interfaccia di Maintenance Counters (Contatori manutenzione).

Per aprire l'interfaccia di Maintenance Counters (Contatori manutenzione):
➢   Fare clic sull'indicatore "Manutenzione da eseguire".

oppure

➢   Nel menu Options (Opzioni), selezionare Maintenance Counters (Contatori manutenzione).

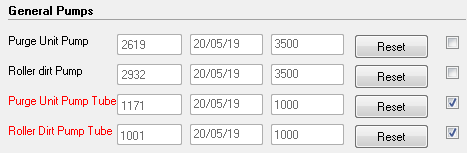

Nella schermata Maintenance Counters (Contatori manutenzione), scorrere in basso fino alla sezione General Pumps (Pompe generali).

I tubi della pompa degli scarti da sostituire vengono visualizzati in rosso.

Nota: se è selezionata la casella di controllo a destra, l'indicatore "Manutenzione da eseguire" viene visualizzato quando l'intervento è necessario.

Per sostituire i tubi della pompa, sostituire l'intera "cassetta" della pompa nella stampante. Le cassette di ricambio sono incluse nel kit di avvio della stampante. Per ordinare altre cassette, rivolgersi a un centro di assistenza Stratasys.

Per sostituire i tubi della pompa degli scarti:
1.   Tenere pronti:
•   guanti per la pulizia monouso
•   occhiali protettivi
•   un panno per la pulizia in dotazione o un prodotto equivalente (per la pulizia delle fuoriuscite di materiale durante la sostituzione dei tubi)
•   coppetta monouso (per la raccolta del materiale dai tubi quando i raccordi sono scollegati)
2.   Assicurarsi che la stampante sia in modalità inattiva.

Nota: la stampante entra in modalità inattiva dopo circa 16 minuti dal termine della stampa. Per portare manualmente la stampante in modalità inattiva, chiudere l'applicazione della stampante: nel menu File , fare clic su Exit (Esci).

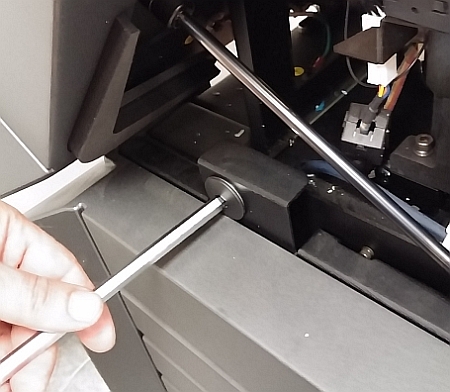

3.   Utilizzando una chiave a brugola da 8 mm, aprire i due fermi che fissano il pannello sinistro (guardando frontalmente la stampante) della stampante.

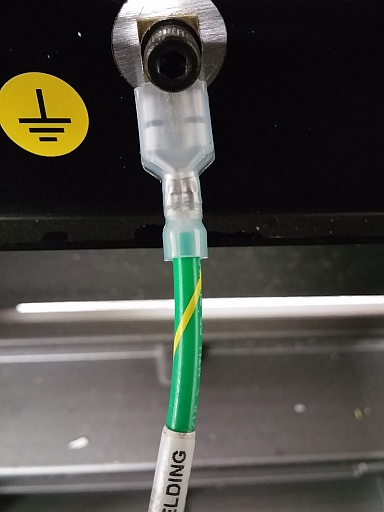

4.   Aprire il pannello e scollegare il filo di terra.

5.   Rimuovere il pannello.

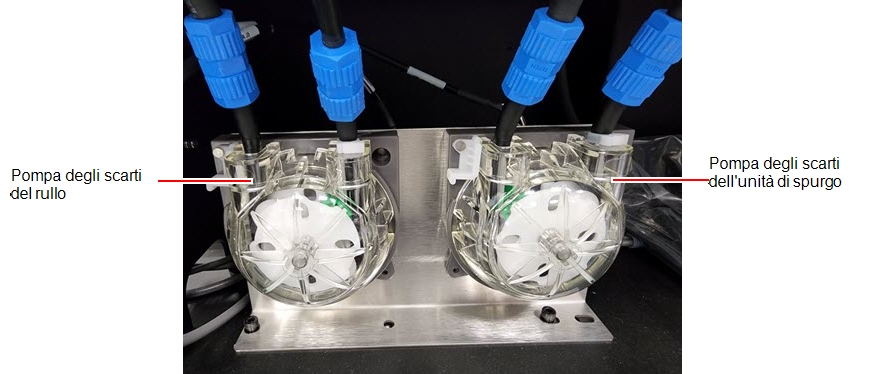

6.   Individuare la pompa degli scarti con i tubi da sostituire.

7.   Indossare guanti e occhiali protettivi.
Attenzione
Il materiale di stampa non indurito potrebbe causare irritazione alla pelle e agli occhi. Utilizzare guanti monouso per la pulizia per proteggere le mani e occhiali protettivi per proteggere gli occhi.
8.   Scollegare i raccordi:

a.  Svitare i raccordi che collegano ciascun tubo della pompa degli scarti.

b.  Staccare i tubi e porli nella coppetta monouso per raccogliere le fuoriuscite di materiale.

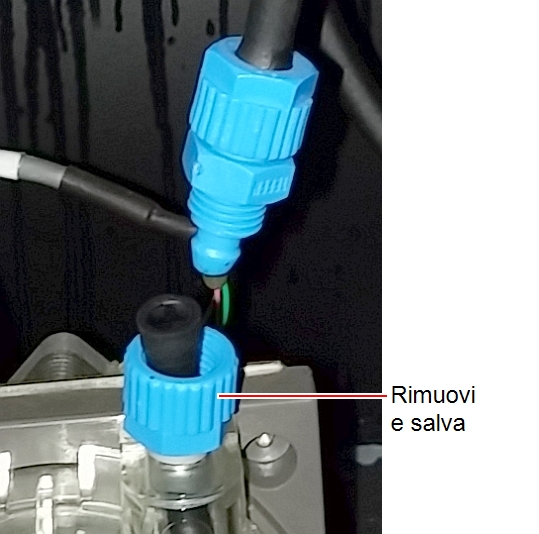

9.   Rimuovere la parte del raccordo rimasto sul tubo della pompa e conservarlo.

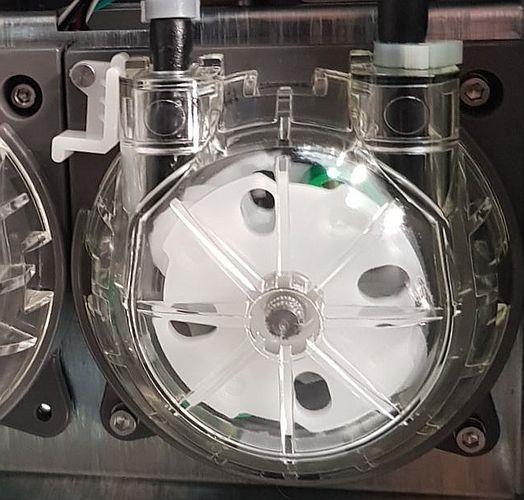

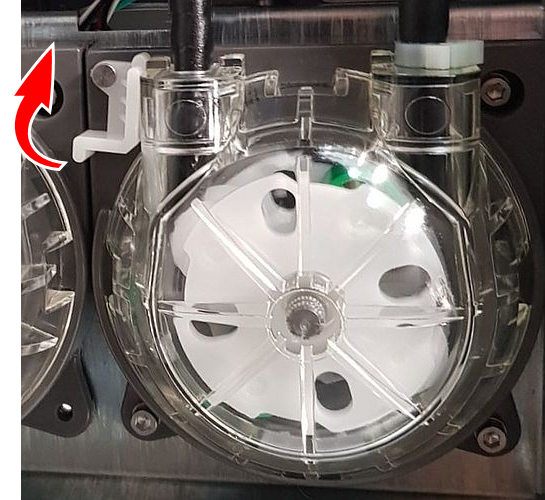

10.   Ruotare il fermo di blocco bianco per rilasciare la pompa.

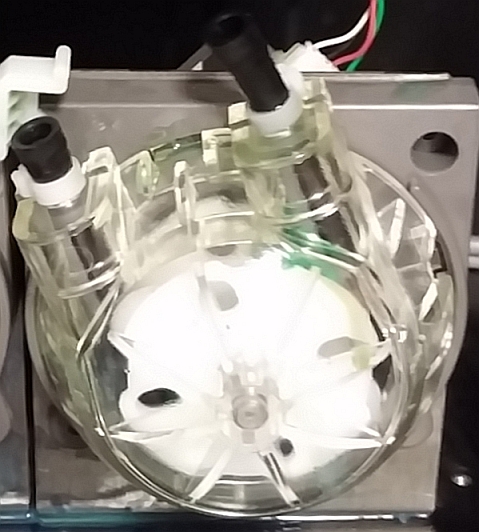

11.   Dopo aver scollegato i tubi di entrambi i lati della pompa, ruotare la "cassetta" della pompa in senso antiorario e rimuoverla.

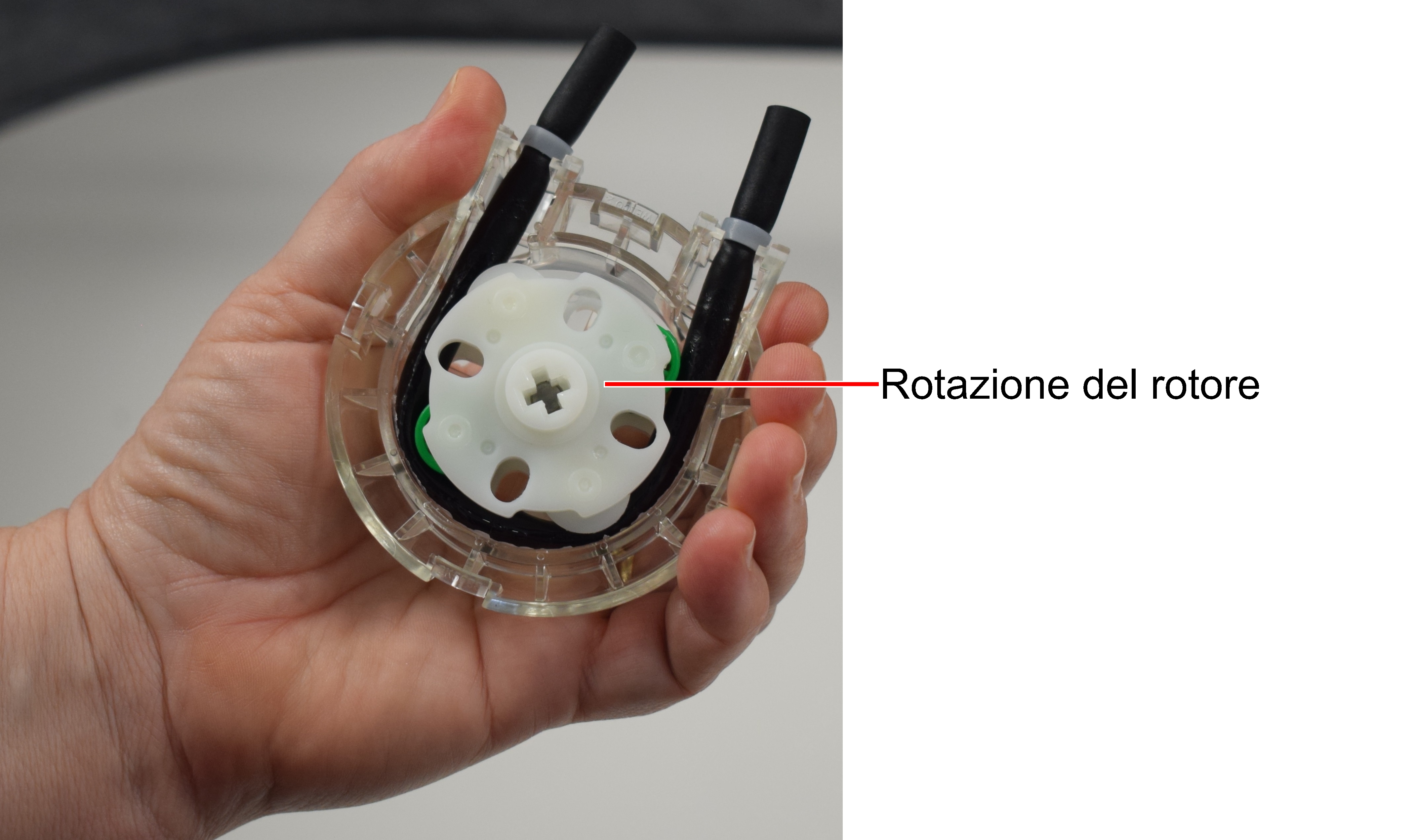

12.   Tenendo una nuova cassetta della pompa con una mano, ruotare il rotore.

Questa precauzione garantisce che la pompa funzioni correttamente dopo un lungo periodo di conservazione.

13.   Collegare la nuova cassetta della pompa alla stampante.

Inserire la cassetta nelle fessure dell'alloggiamento e ruotarla in senso orario in posizione di lavoro.

14.   Ruotare il fermo di blocco bianco per fissare la pompa.

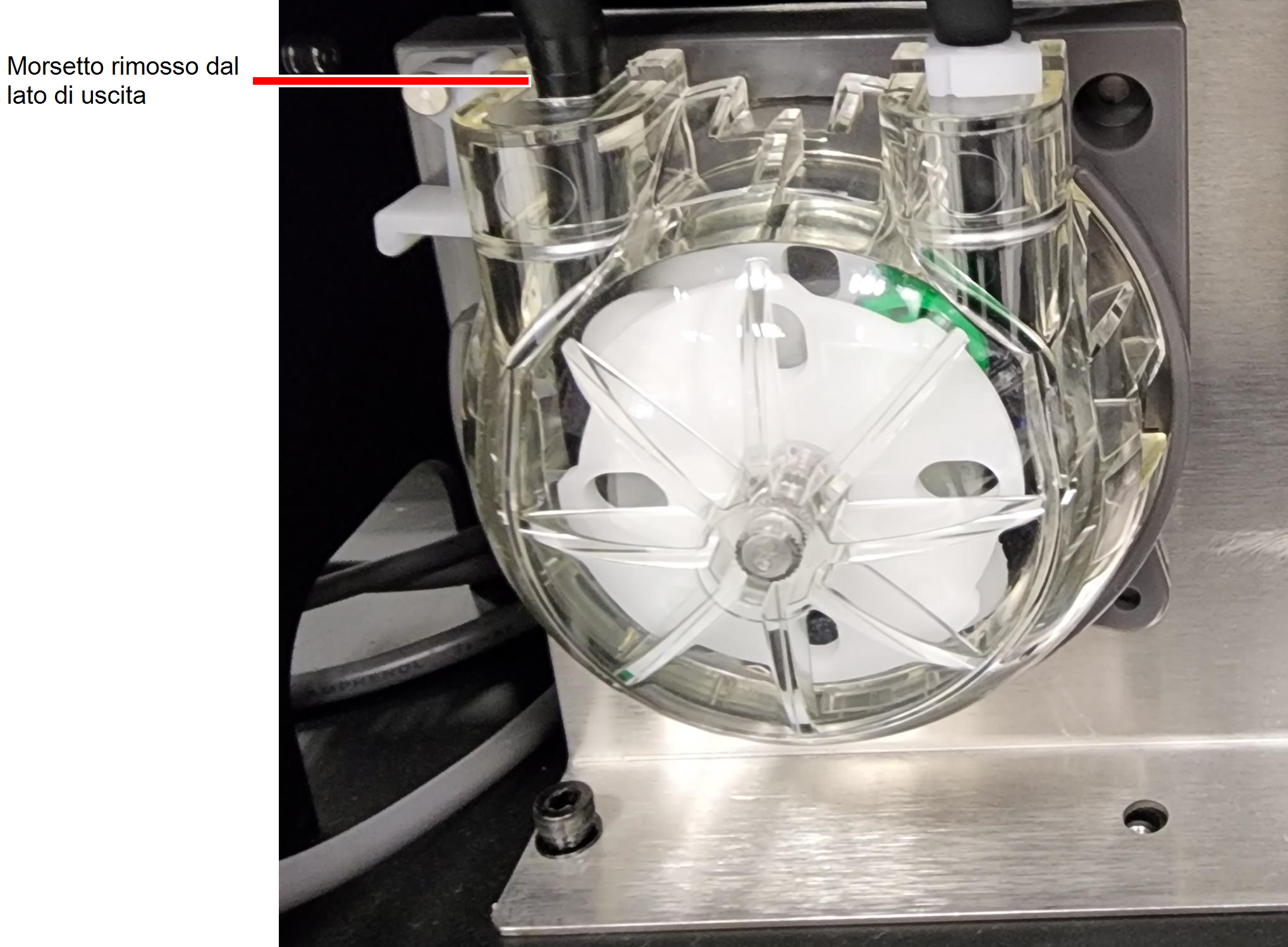

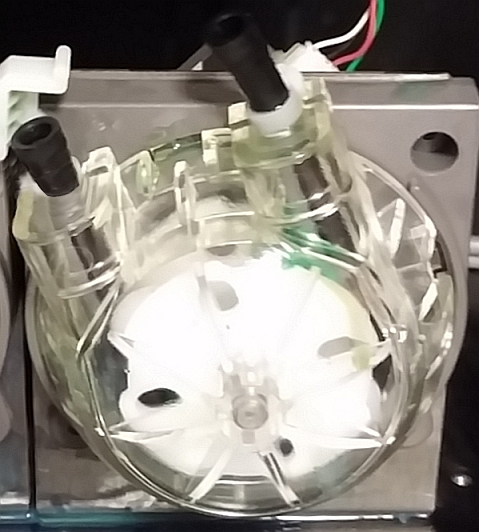

15.   Rimuovere il morsetto dal tubo diretto al contenitore degli scarti (uscita della pompa).

16.   Collegare i tubi alla nuova cassetta della pompa.

17.   Utilizzare il panno per la pulizia per pulire il materiale fuoriuscito.
18.   Eseguire il Pattern Test (Test di controllo degli ugelli) e accertarsi che la cassetta della pompa funzioni correttamente. (Vedere la Test di controllo degli ugelli).
19.   Se necessario, sostituire la cassetta dell'altra pompa degli scarti.
20.   Collegare il pannello alla stampante.

Assicurarsi di ricollegare il cavo di terra al pannello della stampante.

21.   Aprire la schermata Maintenance Counters (Contatori manutenzione), scorrere in basso fino alla sezione General Pumps (Pompe generali) e fare clic su Reset (Reimposta) per reimpostare i contatori.
