Remplacement des tuyaux de la pompe à déchets

Les tuyaux qui pompent les déchets de matériau depuis le collecteur de déchets du rouleau et l'unité de purge doivent être remplacés après 1 000 heures d'utilisation. Passé ce délai, le logiciel de l'imprimante envoie une alerte de maintenance à afficher sur l'écran de l'interface de l'imprimante.

Vous pouvez vérifier quand les tuyaux de la pompe doivent être remplacés dans l'interface Maintenance Counters (Compteurs de maintenance).

Pour ouvrir l'interface Maintenance Counters (Compteurs de maintenance) :
➢   Cliquez sur l'indicateur « Maintenance Required » (Maintenance nécessaire).

ou -

➢   Dans le menu Options, sélectionnez Maintenance Counters (Compteurs de maintenance).

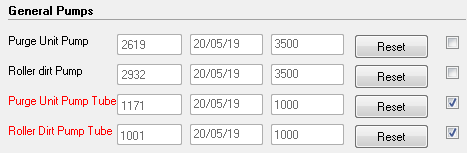

Lorsque l'écran Maintenance Counters (Compteurs de maintenance) s'ouvre, faites défiler jusqu'à la section General Pumps (Pompes générales).

Les tubes de la pompe à déchets devant être remplacés sont affichés en rouge.

Remarque : si la case de droite est cochée, l'indicateur « Maintenance Required » (Maintenance nécessaire) s'affiche lorsque cette tâche est nécessaire.

Pour remplacer les tuyaux de pompe, vous remplacez l'ensemble de la « cassette » de la pompe dans l'imprimante. Le cassettes de remplacement sont fournies dans le kit de démarrage de l'imprimante. Vous pouvez commander des cassettes supplémentaires auprès de votre prestataire de service Stratasys.

Pour remplacer les tuyaux de la pompe :
N :1.   Préparez -
•   des gants de ménage jetables ;
•   des lunettes de protection ;
•   un chiffon de nettoyage fourni ou équivalent (pour nettoyer le matériel qui se renverse lors du remplacement des tubes) ; et
•   un gobelet jetable (pour récupérer le matériau des tubes lorsque les raccords sont déconnectés).
N :2.   Vérifiez que l'imprimante est en mode Idle (Veille prolongée).

Remarque : l'imprimante passe en mode veille environ 16 minutes après la fin de l'impression. Pour forcer l'imprimante à passer en mode veille, fermez l'application de l'imprimante : dans le menu File (Fichier), cliquez sur Exit (Quitter).

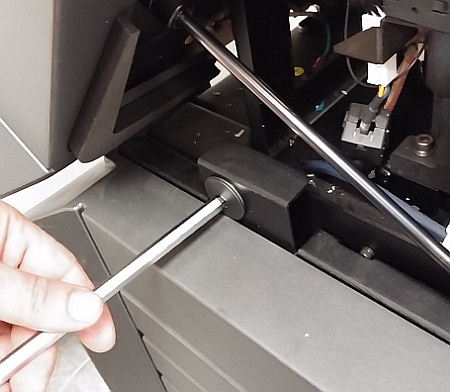

N :3.   Utilisez un clé hexagonale (Allen) de 8 mm pour ouvrir les deux loquets qui fixent le panneau gauche de l'imprimante (en vous plaçant face à l'imprimante).

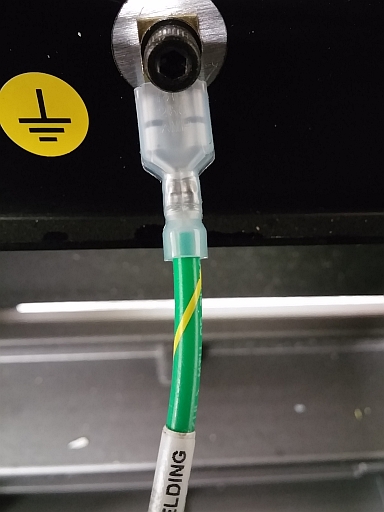

N :4.   Ouvrez le panneau et débranchez le fil de masse (terre).

N :5.   Déposez le panneau.

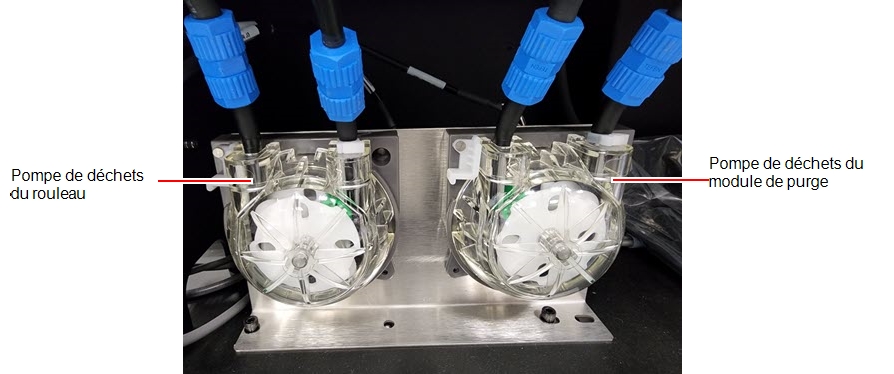

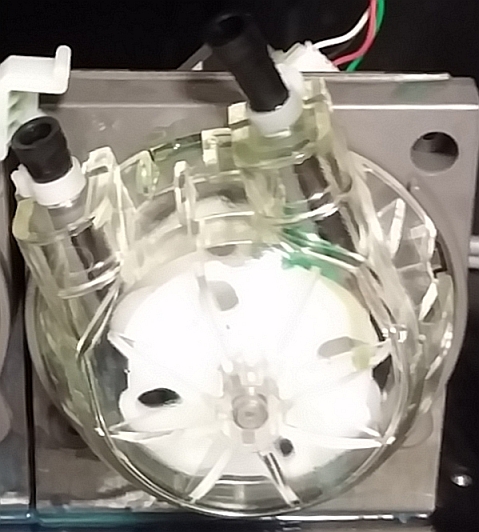

N :6.   Repérez la pompe à déchets qui nécessite le remplacement du tuyau.

N :7.   Mettez des gants et des lunettes de protection.
Attention
Le matériau d'impression non polymérisé peut provoquer une irritation de la peau et des yeux. Utilisez des gants de nettoyage jetables pour protéger vos mains et des lunettes de protection pour protéger vos yeux.
N :8.   Déconnectez les raccords :

A :a.  Dévissez les raccords qui relient chaque tube de pompe à déchets.

A :b.  Séparez les tubes et mettez-les dans le gobelet jetable pour récupérer le matériau qui se renverse.

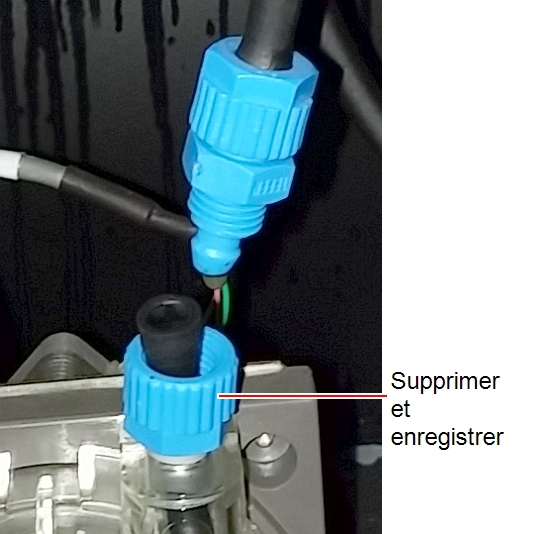

N :3.   Déposez la partie du raccord restant sur le tube de la pompe et réservez-la.

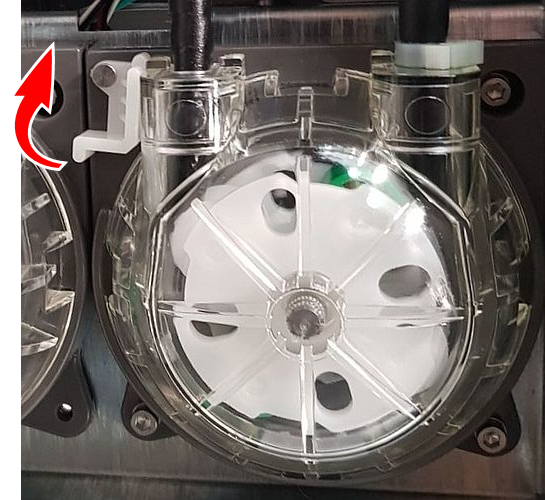

N :4.   Faites tourner le clip de retenue blanc pour libérer la pompe.

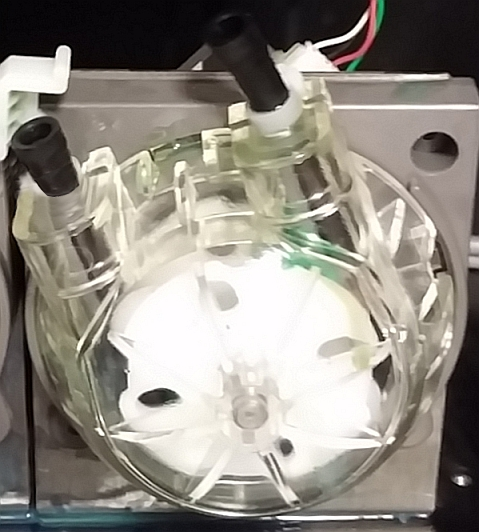

N :5.   Lorsque les tuyaux des deux côtés de la pompe sont déconnectés, tournez la cassette de la pompe dans le sens antihoraire et déposez-le.

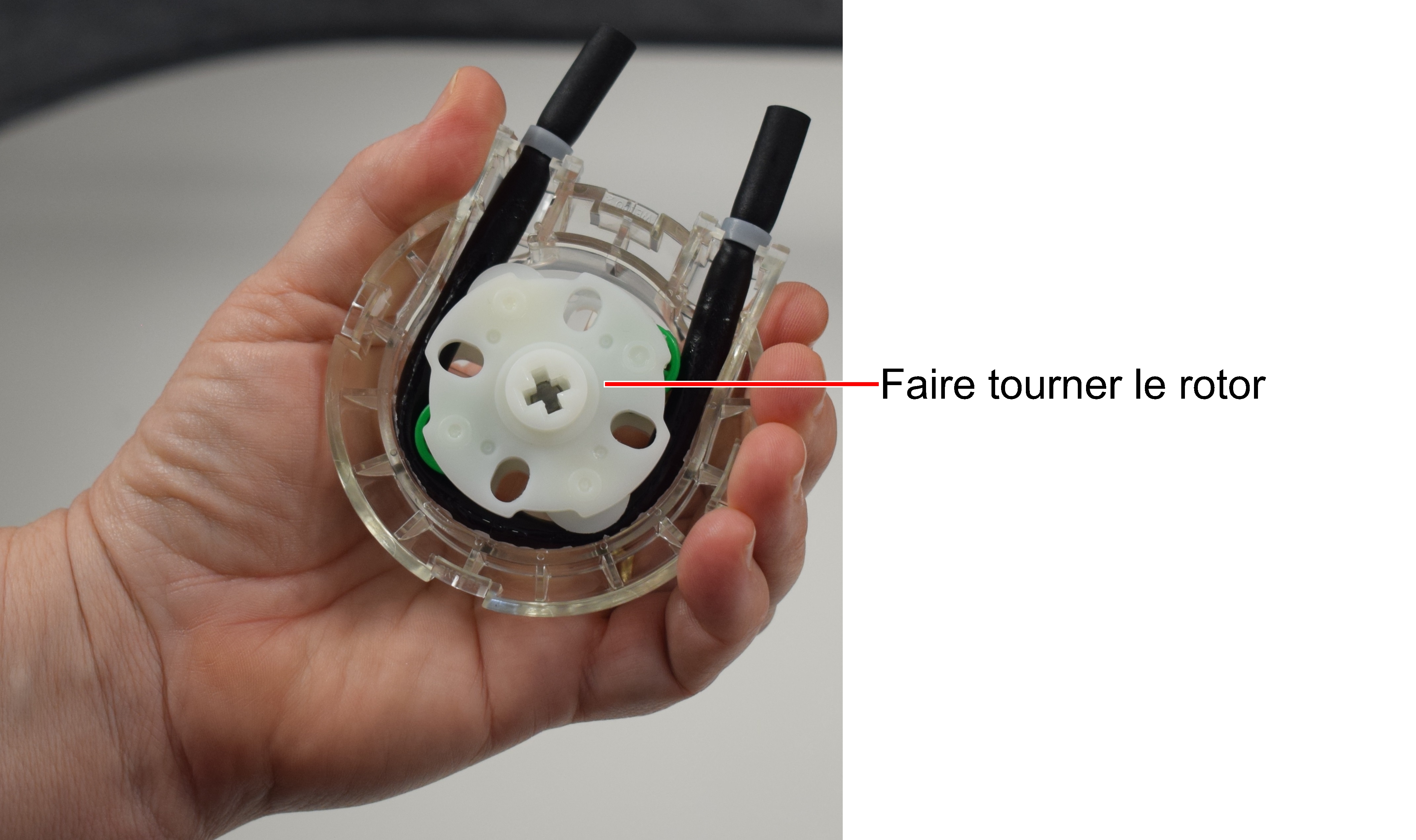

N :6.   En tenant une nouvelle cassette de pompe d'une main, faites tourner le rotor.

Cela garantit que la pompe fonctionne correctement après une longue période de stockage.

N :7.   Fixez la nouvelle cassette de pompe à l'imprimante.

Insérez la cassette dans les logements du boîtier et tournez dans le sens des aiguilles d'une montre en position de service.

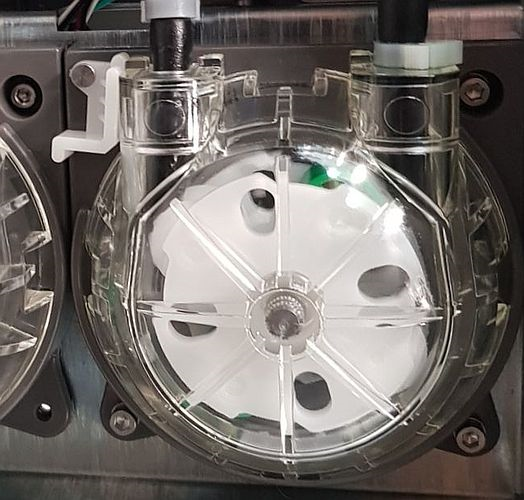

N :8.   Faites tourner le clip de retenue blanc pour fixer la pompe.

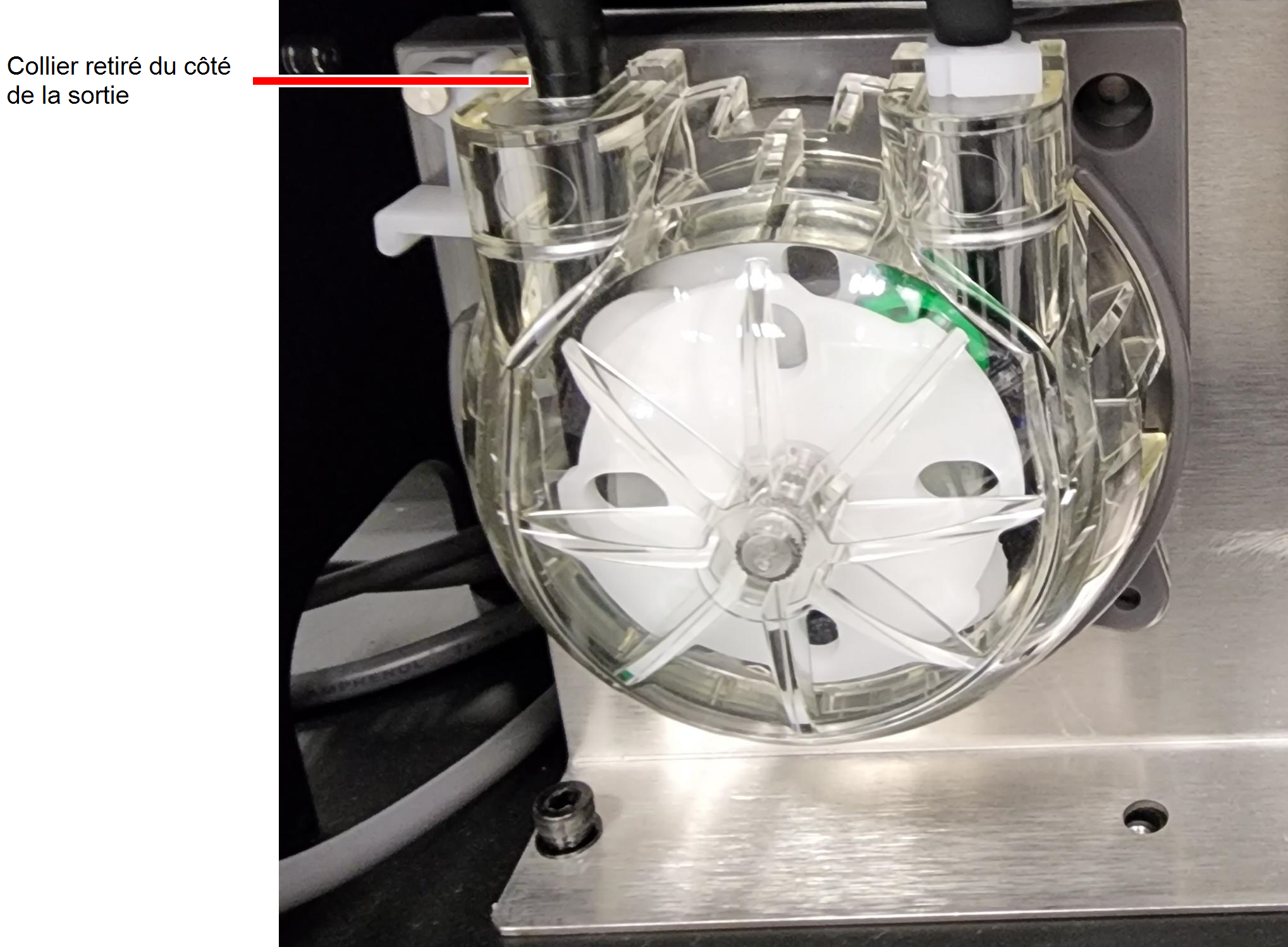

N :9.   Retirez la pince du tube qui est dirigé vers le conteneur de déchets (sortie de la pompe).

N :10.   Connectez les tuyaux à déchets à la nouvelle cassette de la pompe.

N :11.   Utilisez le chiffon de nettoyage pour essuyer le matériau renversé.
N :12.   Effectuez le test de modèle et assurez-vous que la cassette de la pompe fonctionne correctement. Voir Test de modèle.
N :13.   Au besoin, remplacez la cassette sur l'autre pompe à déchets.
N :14.   Fixez le panneau à l'imprimante.

Connectez le fil de masse au panneau de l'imprimante.

N :15.   Ouvrez l'écran Maintenance Counters (Compteurs de maintenance), faites défiler jusqu'à la section General Pumps (Pompes générales), puis cliquez sur Reset (Réinitialiser) pour le ou les compteurs concernés .
