Retiro del cabezal defectuoso

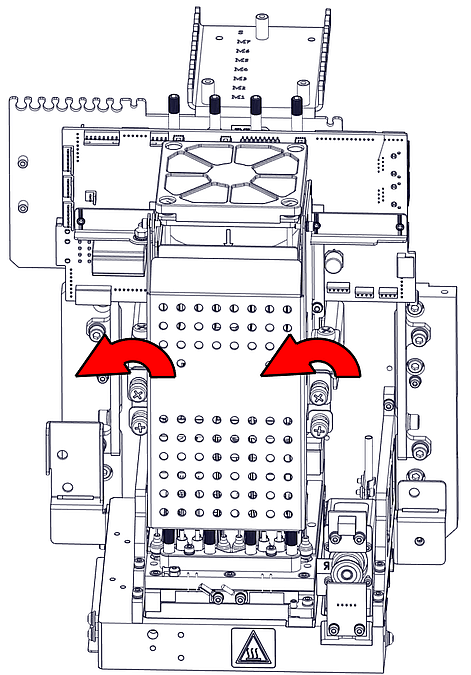

| 1. | En la parte delantera del bloque de impresión, afloje los tornillos que aseguran la tapa que protege las tarjetas del controlador del cabezal de impresión. |
| 2. | Levante la tapa. |

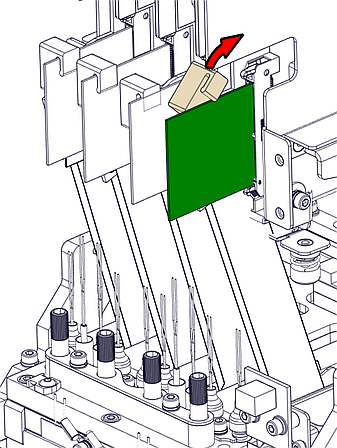

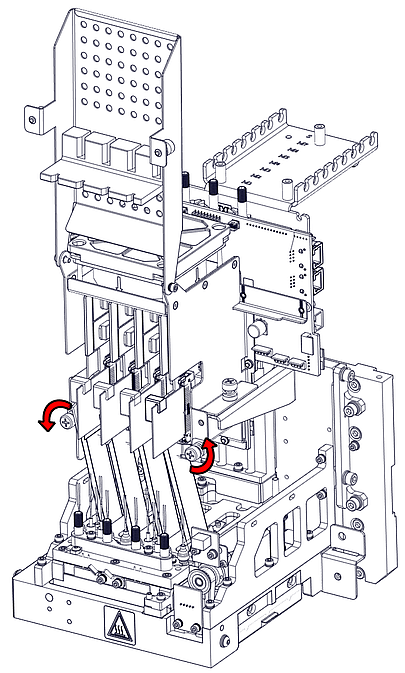

| 3. | Afloje los tornillos y asegure el soporte de la tarjeta del controlador y bájelo. |
| 4. | Retire el soporte de la tarjeta del controlador. |

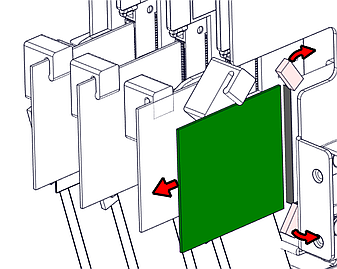

| 5. | Retire la tarjeta del controlador mediante el retiro del pestillo en los puntos que se muestran. |

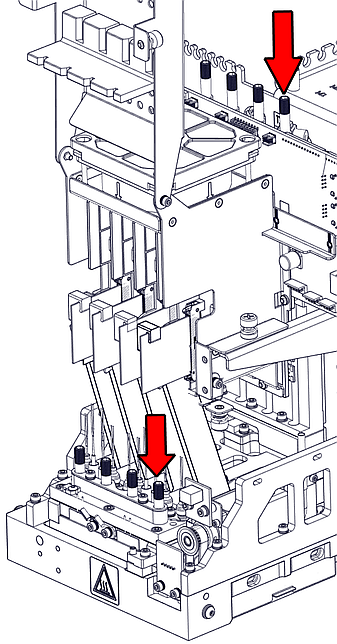

| 6. | Quite los tornillos superior e inferior que ajustan el cabezal de impresión al bloque. (Si es necesario, puede usar una llave Allen de 4 mm para aflojar los tornillos). |

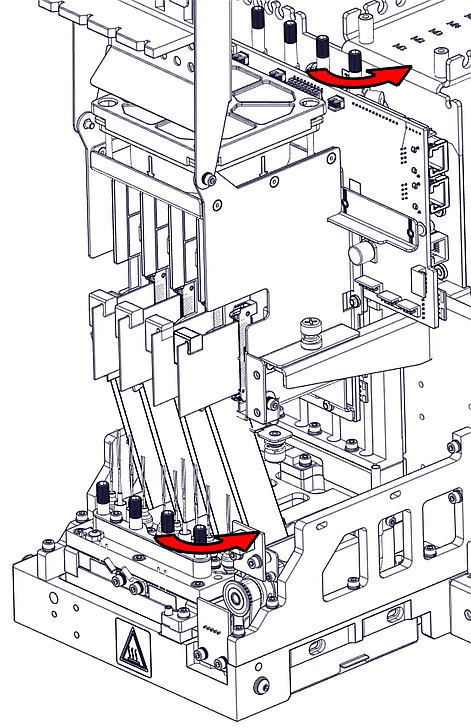

| 7. | Presione hacia abajo los tornillos de fijación superior e inferior para soltar el cabezal de impresión y retírelo de la parte inferior del bloque de impresión. |

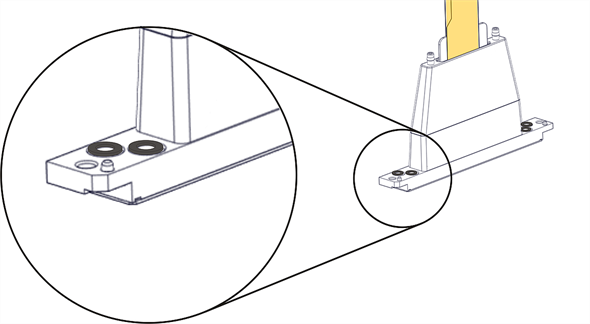

| 8. | Asegúrese de retirar las cuatro (4) juntas tóricas de goma junto con el cabezal. |
Importante

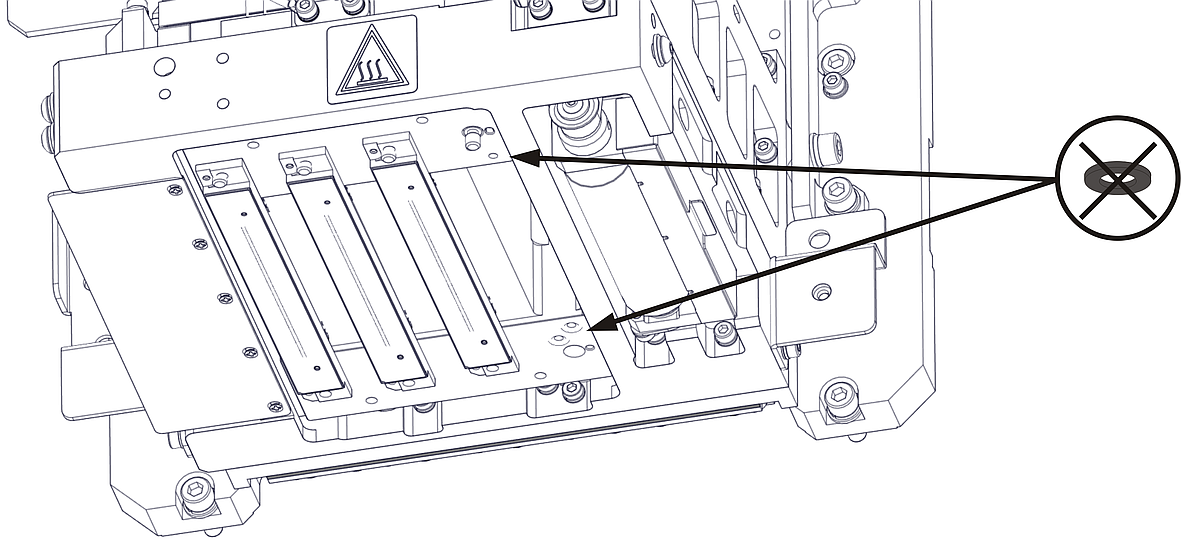

Si no se retiran las juntas con el cabezal, probablemente se pegarán a la carcasa del bloque de impresión. Si es así, retírelas.
