Reemplazo de los tubos de bombas de residuos
En la interfaz de los contadores de mantenimiento puede verificar cuándo se deben reemplazar los tubos de la bomba.
Para abrir la interfaz Maintenance Counters (Contadores de mantenimiento):
| ➢ | Haga clic en el Indicador "Maintenance Required" (Se requiere mantenimiento). |
o bien
| ➢ | En el menú Options (Opciones), seleccione (Contadores de mantenimiento). |

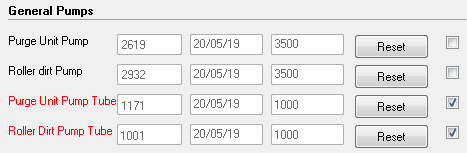

Cuando se abre la pantalla Maintenance Counters (Contadores de mantenimiento), desplácese hacia abajo a la sección General Pumps (Bombas generales).
Los tubos de la bomba de residuos que requieren reemplazo se muestran en rojo.
Nota: Si se selecciona la casilla de verificación de la derecha, el indicador "Maintenance Required" (Se requiere mantenimiento), aparece cuando esa tarea está pendiente.
Para reemplazar los tubos de la bomba, sustituya todo el "cassette" de la bomba en la impresora. Se suministran cassettes de reemplazo en el kit básico de la impresora. Se pueden pedir cassettes adicionales al proveedor de servicios de Stratasys.
Para reemplazar los tubos de la bomba de residuos:
| 1. | Prepare: |
| • | guantes de limpieza desechables |
| • | gafas protectoras |
| • | un paño de limpieza suministrado o equivalente (para limpiar el material que se derrame al reemplazar los tubos) |
| • | vaso desechable (para recoger material de los tubos cuando se desconectan los accesorios) |
| 2. | Verifique que la impresora esté en modo Idle (Inactiva) . |
Nota: La impresora entra en modo inactivo aproximadamente 16 minutos después de que se detiene la impresión. Para forzar la impresora en el modo inactivo, cierre la aplicación de la impresora: desde el menú File (Archivo) haga clic en (Salir).

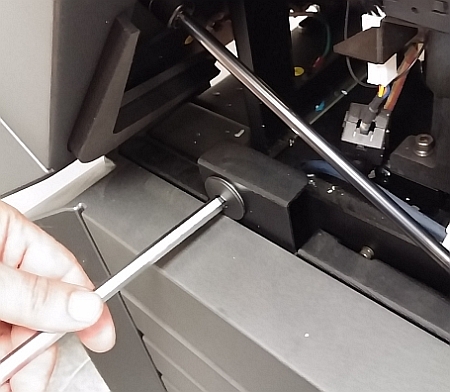

| 3. | Con una llave Allen de 8 mm. abra los dos pestillos que aseguran el panel izquierdo de la impresora (cuando usted está frente a la impresora). |

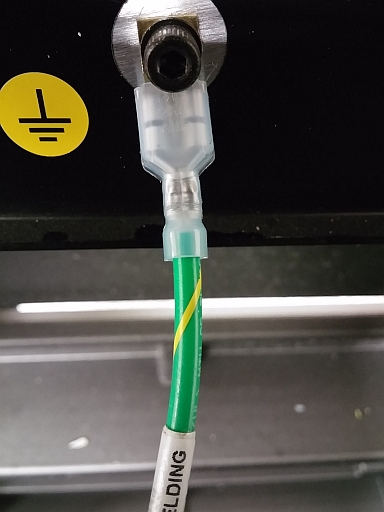

| 4. | Abra el panel y desconecte el cable conectado a tierra. |
| 5. | Retire el panel. |

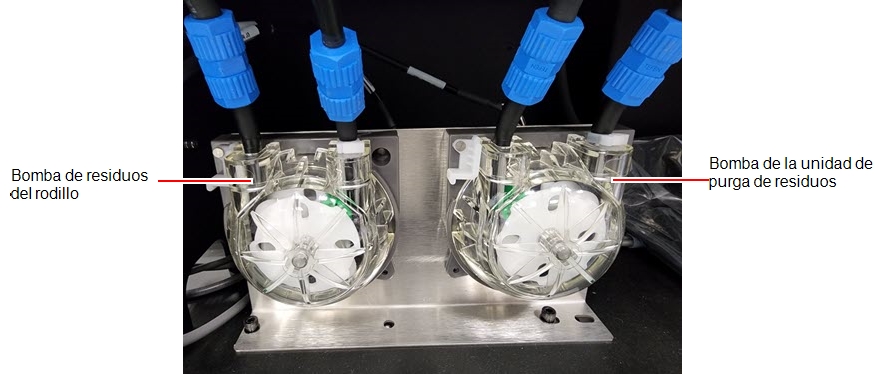

| 6. | Identifique la bomba de residuos que requiere el reemplazo del tubo. |
| 7. | Póngase guantes protectores y protección para los ojos. |
Precaución
El material de impresión sin curar puede causar irritación en la piel y los ojos. Use guantes de limpieza desechables para protegerse las manos y gafas protectoras para protegerse los ojos.
| 8. | Desconecte los accesorios: |
a. Desenrosque los accesorios que conectan cada tubo de la bomba de residuos.
b. Separe los tubos y colóquelos en el vaso desechable para recoger el material que se derrame.

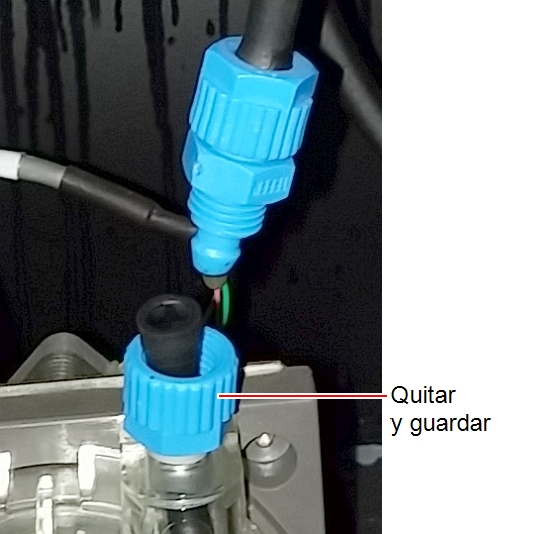

| 9. | Extraiga la parte de la conexión del tubo de la bomba y guárdela. |

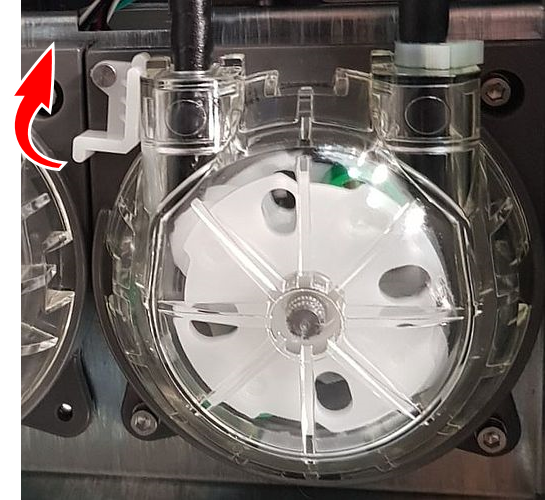

| 10. | Gire el clip de sujeción blanco para liberar la bomba. |

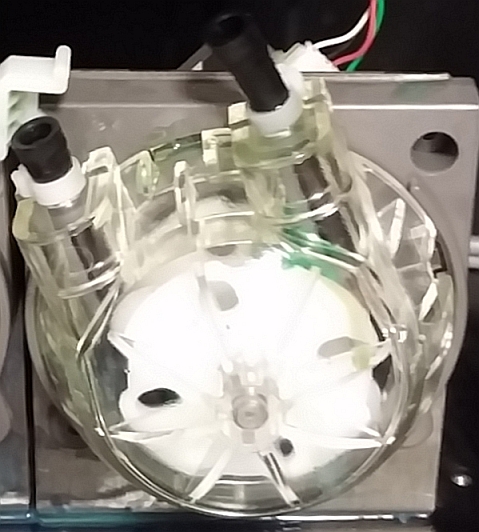

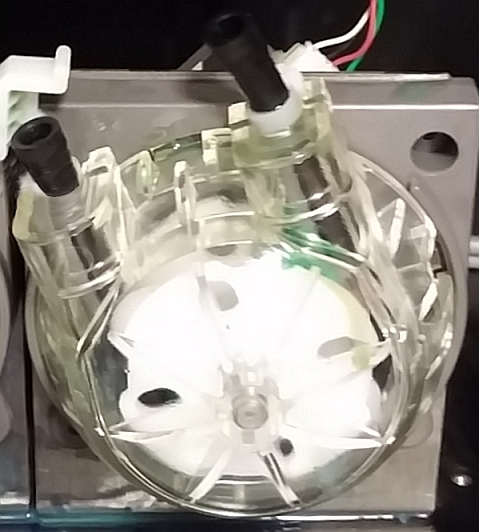

| 11. | Cuando se desconectan los tubos en ambos lados de la bomba, gire en sentido antihorario el "cassette" de la bomba y extráigalo. |

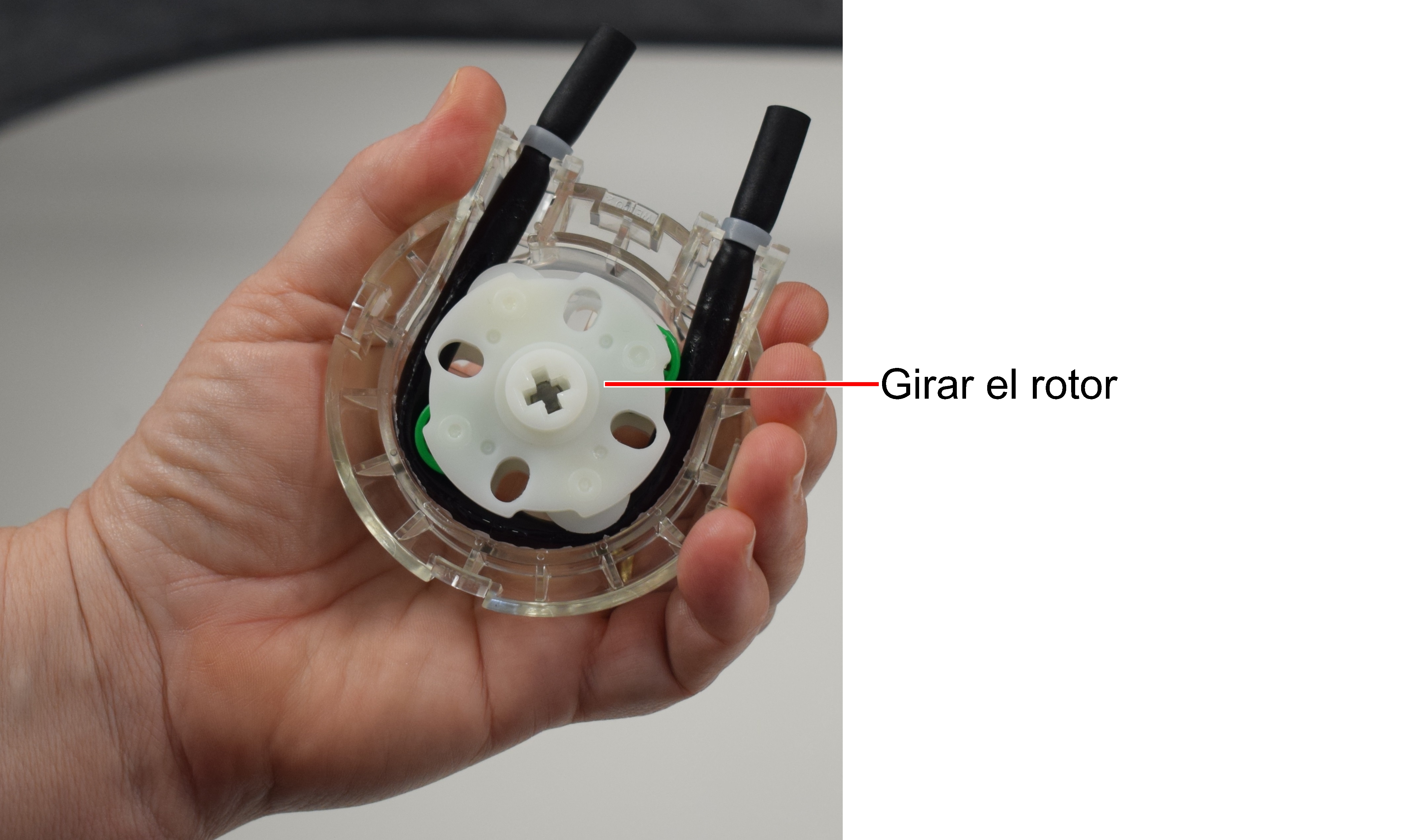

| 12. | Sujeción de un cassette de bomba nuevo con una mano, gire el rotor. |
Esto asegura que la bomba funcione correctamente después de un largo período de almacenamiento.
| 13. | Conecte el nuevo cassette de la bomba a la impresora. |
Coloque el cassette en las ranuras de la carcasa y gírelo en el sentido de las agujas del reloj hasta la posición de trabajo.

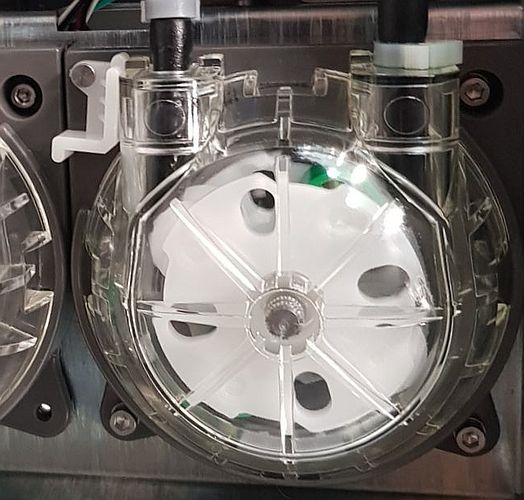

| 14. | Gire el clip de sujeción blanco para asegurar la bomba. |

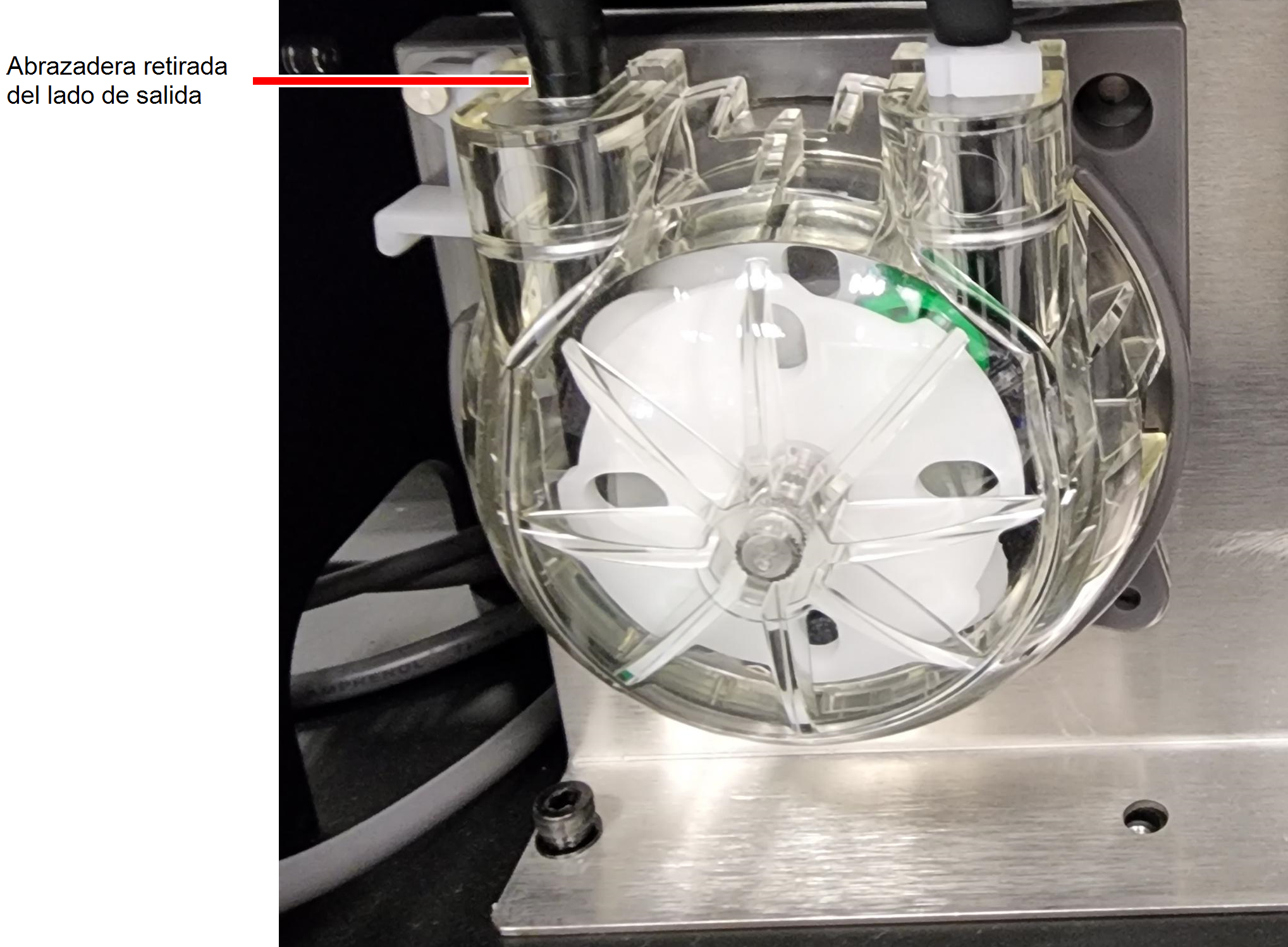

| 15. | Retire la abrazadera del tubo que se dirige al contenedor de residuos (salida de la bomba). |
| 16. | Conecte los tubos de residuos al nuevo cassette de la bomba. |
| 17. | Utilice el paño de limpieza para limpiar el material derramado. |
| 18. | Realice la prueba de patrón y asegúrese de que el cassette de la bomba funcione correctamente. Consulte Prueba de patrón. |
| 19. | Si es necesario, reemplace el cassette de la bomba en la otra bomba de residuos. |
| 20. | Coloque el panel en la impresora. |
Asegúrese de reconectar el cable con conexión a tierra al panel de la impresora.
| 21. | Abra la pantalla Maintenance Counters (Contadores de mantenimiento), desplácese hacia abajo a la sección General Pumps (Bombas generales) y haga clic en (Restablecer) para los contadores correspondientes |
