Druckmaterial ändern

Bevor Sie 3D-Drucke mit anderen Modellmaterialtypen (Harzen) als den derzeit installierten herstellen, müssen Sie den Druckblock und die Zufuhrleitungen mit Hilfe des Materialwechsel-Assistenten spülen.

Bevor Sie den Assistenten ausführen, leeren Sie den Abfallbehälter. Ein voller Abfallbehälter kann zum Abbruch oder Einfrieren des Assistenten führen.
Nachdem Sie den Assistenten zum Wechseln des Stützmaterials und bestimmter Modellmaterialien ausgeführt haben, müssen Sie vor dem Drucken eine Druckkopfoptimierung durchführen.
Planen Sie die Produktion von 3D-Drucken mit verschiedenen Materialien sorgfältig, um unnötige Verschwendung des in den Drucker geladenen Materials zu vermeiden. Die Menge an gespültem Material hängt von den ausgewählten Spülzyklen ab und davon, ob Sie eine oder mehrere Kartuschen auswechseln.
Der Materialwechsel-Assistent bestimmt die beste Einschubposition für die jeweiligen Materialkartuschen, je nach den derzeit im System vorhandenen Materialien. Dadurch wird das Ausspülen des derzeit im System vorhandenen Materials auf ein Mindestmaß beschränkt.
Hinweis: Beim manuellen Austausch von Material werden bestimmte Austauschoptionen blockiert, um das System zu schützen. Befolgen Sie in diesen Fällen die Empfehlungen des Materialaustausch-Assistenten, um die besten Austauschoptionen zu erhalten.
So tauschen Sie das Modellmaterial mithilfe des Assistenten aus:
1.   Starten Sie den Material Replacement (Materialwechsel)-Assistenten aus dem Menü Options (Optionen).
2.   Klicken Sie im Startbildschirm auf Next (Weiter).
3.   Falls die Druckerabdeckung noch offen ist, erscheint eine Aufforderung zum Schließen. Bestätigen Sie, dass Sie sie geschlossen haben, und klicken Sie auf Next (Weiter).
Wenn SUP705-/705B-Stützmaterial geladen ist, können keine Digital Anatomy-Materialien verwendet werden.
Verwenden Sie zum Drucken von Digital Anatomy-Modellen das SUP706-/706B-Stützmaterial.

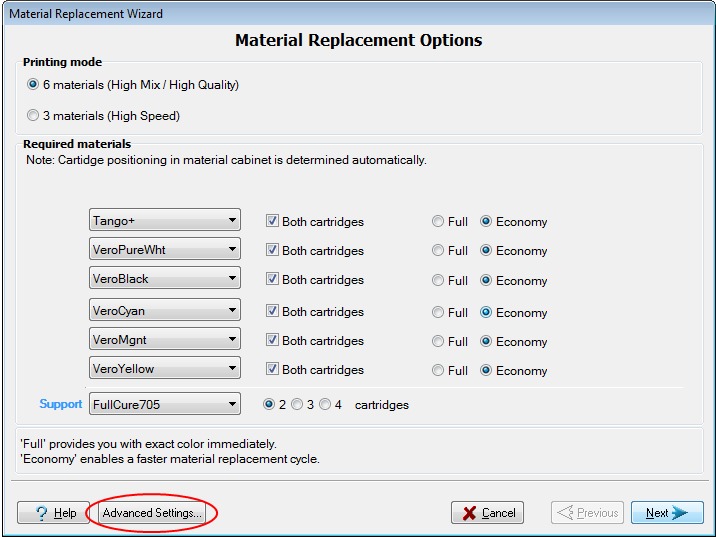

4.   Wählen Sie die Konfiguration zum Herstellen von 3D-Drucken aus:
•   6 Materialien
•   3 Materialien

Materialwechseloptionen

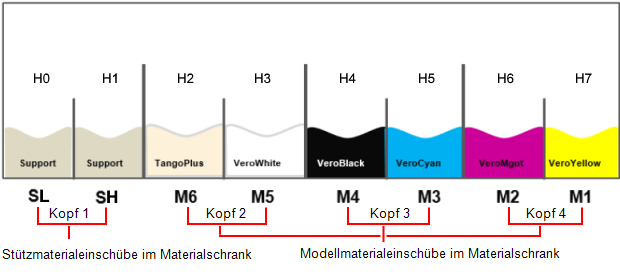

6 Materialien

Jeder der Modellmaterialdruckköpfe ist mit zwei verschiedenen Materialen geladen.

Sie können mit jedem Einzelmaterial drucken oder mit einer Kombination aus diesen Materialien. Hochgeschwindigkeitsdruck ist nicht verfügbar, aber 3D-Drucke mit hoher Qualität können hergestellt werden.

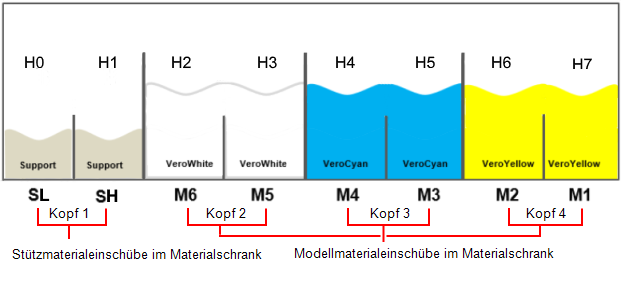

3 Materialien

Beide Bereiche jedes Materialdruckkopfs sind mit dem gleichen Material geladen.

Für Hochgeschwindigkeitsdruck stehen bis zu drei Modellmaterialien zur Verfügung.

5.   Wählen Sie im Bereich Required materials (Benötigte Materialien) des Assistenten ein oder mehrere Ersatzmaterialkartuschen.
6.   Wählen Sie für Modellmaterialien Both, wenn Sie zwei Ersatzkartuschen laden müssen.

Es ist sparsamer, wenn nur eine Ersatzkartusche geladen wird, weil dann weniger vorhandenes Material aus dem System herausgespült werden muss. Wenn eine Kartusche jedoch nicht ausreicht, ermöglicht der Einsatz von zwei Kartuschen ununterbrochenes Drucken bis zum Abschluss des Druckauftrags. Wenn eine Kartusche leer ist und die zweite benutzt wird, können Sie die leere Kartusche durch eine neue ersetzen.

7.   Wählen Sie für Stützmaterial die Anzahl der auszutauschenden Kartuschen (2, 3 oder 4).

Hinweis: Es sind mindestens zwei Stützmaterialkartuschen erforderlich.

8.   Falls die Farbe oder die mechanischen Eigenschaften der ersten 3D-Drucke unwichtig sind, können Sie die Modellmaterialien ändern, ohne das alte Material vorher auszuspülen. Fahren Sie dazu mit Modellmaterialien ohne Spülen ändern fort.
9.   Um das alte Material im System auszuspülen, wählen Sie den für Sie passenden Spülzyklus:
Der Standard-Spülzyklus ist derjenige, der für den letzten Materialwechsel verwendet wurde.
•   Economy. Dieser Zyklus kann verwendet werden, wenn helles Modellmaterial mit einem dunkleren Material (wie z. B. Agilus30 Black™ oder VeroBlack™) ausgetauscht wird, oder wenn die genaue Farbe des 3D-Drucks keine Rolle spielt. Verwenden Sie diesen Zyklus, wenn Sie die Reinigungsflüssigkeit für ein beliebiges Modellmaterial austauschen.

Der Assistent spült das System mit der kleinsten benötigten Materialmenge, um sicherzustellen, dass die 3D-Drucke die mechanischen Eigenschaften des neuen Materials aufweisen.

•   Vollständig. Verwenden Sie diesen Zyklus, wenn der 3D-Druck die genaue Farbe des neuen Materials aufweisen muss.

Der Assistent spült alle zum Drucken verwendeten Zufuhrleitungen und Druckköpfe gründlich, basierend auf Ihrer Auswahl in den vorherigen Bildschirmen.

Für besondere Zwecke stehen zusätzliche Einstellungsmöglichkeiten zur Verfügung (siehe Erweiterte Einstellungen). Klicken Sie ggf. auf Advanced Settings (Erweiterte Einstellungen), bevor Sie auf Next (Weiter) klicken.
10.   Klicken Sie auf Next (Weiter), um den Materialwechselprozess im Drucker zu starten.

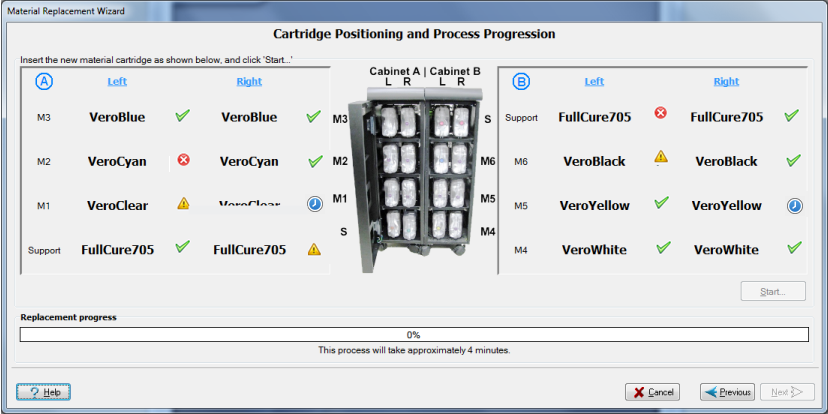

Daraufhin erscheint der Bildschirm Kartuschenpositionierung, in dem die neue Positionierung aller Kartuschen im Materialschrank angezeigt wird.

Symbole:

Richtige Kartusche in diesem Einschubschacht

Keine (oder falsche) Kartusche in diesem Einschubschacht.

Das Gewicht der Kartusche in diesem Einschubschacht ist zum Abschluss des Materialersatzvorgangs nicht ausreichend.

Das Ablaufdatum für die Kartusche in diesem Einschub wurde überschritten.

11.   Tauschen Sie ggf. die Materialkartuschen aus und beachten Sie dabei die Anweisungen im Assistentenbildschirm.
12.   Klicken Sie auf Start.
13.   Lesen Sie die Warnmeldung und klicken Sie auf OK.
Sie müssen den Materialwechselvorgang abschließen, bevor Sie 3D-Drucke herstellen können. Wenn Sie Materialkartuschen zu einem späteren Zeitpunkt auswechseln möchten, klicken Sie auf Abbrechen. Wenn Sie weitermachen (indem Sie auf OK klicken), bevor Sie den kompletten Vorgang abgeschlossen haben, müssen Sie den Assistenten neu starten, bevor Sie 3D-Drucke herstellen können.

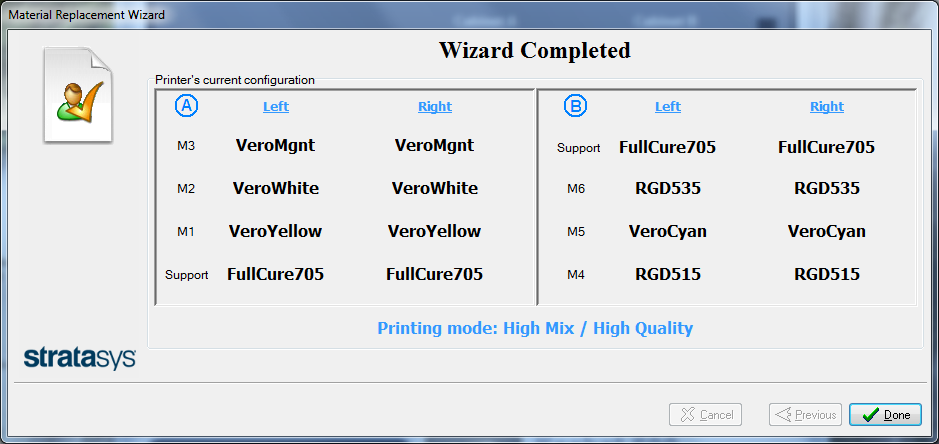

Abschlussbildschirm des Assistenten

14.   Wenn das letzte Assistentenfenster erscheint, klicken Sie auf Fertig.

Die Druckersteuerungsanwendung wird automatisch aktualisiert und neu gestartet.

Nachdem sie geöffnet wird, zeigt die Bedienoberfläche die neuen Materialien an.

Die Bedienoberfläche in der Jobvorbereitungsanwendung wurde ebenfalls aktualisiert und zeigt das/die neue(n) Material(ien) an.

15.   Überprüfen Sie den Bereich rund um die Spülvorrichtung und führen Sie ggf. eine Reinigung durch.
In den folgenden Fällen müssen Sie vor dem Drucken den Kopfoptimierungsassistenten ausführen:

• nach dem Austausch von Vero durch Digital-ABS-ähnliche oder Agilus30-Modellmaterialien (und umgekehrt)
• nach dem Wechseln des Stützmaterialtyps (SUP705/705B/706/706B)
 • nach dem Ersetzen des Trägermaterials durch Reinigungsflüssigkeit (und umgekehrt)
Siehe Druckköpfe optimieren (kalibrieren).
