Austauschen der Abfallbehälterschläuche
Sie können in der Benutzeroberfläche der Wartungszähler überprüfen, wann die Pumpenschläuche ausgetauscht werden müssen.
So öffnen Sie den Bildschirm Maintenance Counters (Wartungszähler):
| ➢ | Klicken Sie auf die Anzeige „Wartung erforderlich“. |
Oder –
| ➢ | Wählen Sie im Menü Options (Optionen) den Punkt aus. |

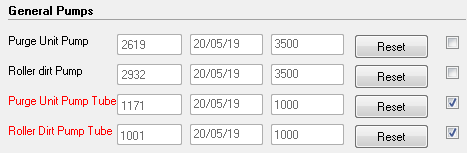

Wenn der Bildschirm Maintenance Counters (Wartungszähler) geöffnet wird, blättern Sie nach unten zum Abschnitt General Pumps (Allgemeine Pumpen).
Die Abfallpumpenschläuche, die ausgetauscht werden müssen, werden in Rot angezeigt.
Hinweis: Wenn das Kontrollkästchen rechts ausgewählt ist, wird die Anzeige „Maintenance Required (Wartung erforderlich)“ angezeigt, wenn die Aufgabe fällig ist.
Zum Austauschen der Pumpenschläuche wechseln Sie die gesamte Pumpenkassette im Drucker. Ersatzkassetten werden im Drucker-Startpaket mitgeliefert. Zusätzliche Kassetten können Sie bei Ihrem Stratasys-Serviceanbieter bestellen.
So tauschen Sie die Abfallbehälterschläuche aus:
| 1. | Vorbereiten: |
| • | Einweghandschuhe |
| • | Augenschutz |
| • | ein mitgeliefertes Reinigungstuch oder etwas Ähnliches (zum Entfernen von Material, das beim Ersetzen der Schläuche verschüttet wird) |
| • | Einwegbecher (zum Auffangen von Material aus den Schläuchen, wenn die Anschlüsse gelöst werden) |
| 2. | Vergewissern Sie sich, dass sich das System im Modus Leerlauf befindet. |
Hinweis: Der Drucker wechselt ca. 16 Minuten nach Ende des Druckvorgangs in den Leerlaufmodus. Um den Drucker in den Leerlaufmodus zu zwingen, schließen Sie die Druckeranwendung: Klicken Sie im Menü File (Datei) auf .

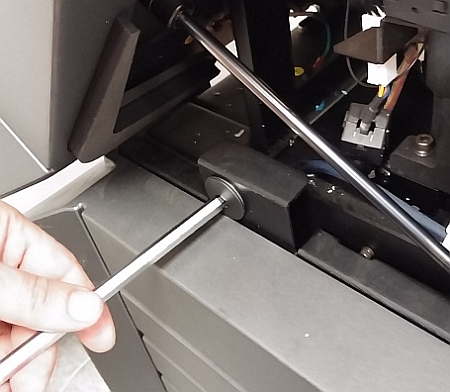

| 3. | Öffnen Sie mithilfe eines 8 mm-Inbusschlüssels die beiden Verriegelungen für das linke Druckerpanel (mit Blick auf den Drucker von vorne). |
| 4. | Öffnen Sie das Panel und unterbrechen Sie die Erdung. |
| 5. | Entfernen Sie das Panel. |

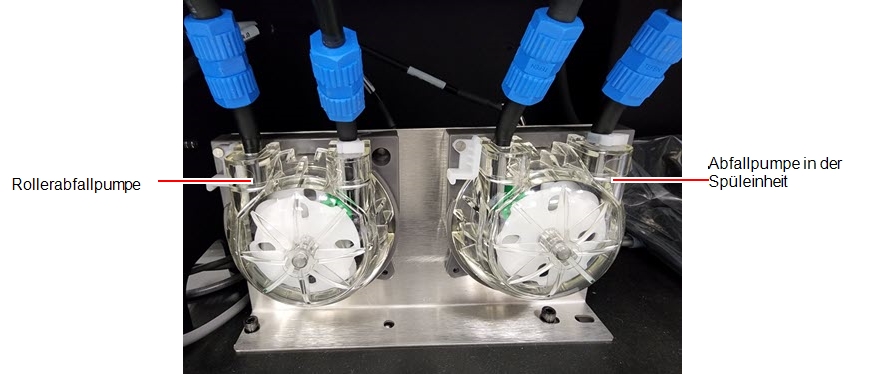

| 6. | Suchen Sie nach der Abfallpumpe, deren Schlauch ausgetauscht werden soll. |
| 7. | Ziehen Sie Schutzhandschuhe und Schutzbrille an. |
Achtung
Unausgehärtetes Druckmaterial kann Haut- und Augenreizungen verursachen. Verwenden Sie zum Schutz Ihrer Hände Einweg-Reinigungshandschuhe und zum Schutz Ihrer Augen eine Schutzbrille.
| 8. | Trennen Sie die Anschlüsse: |

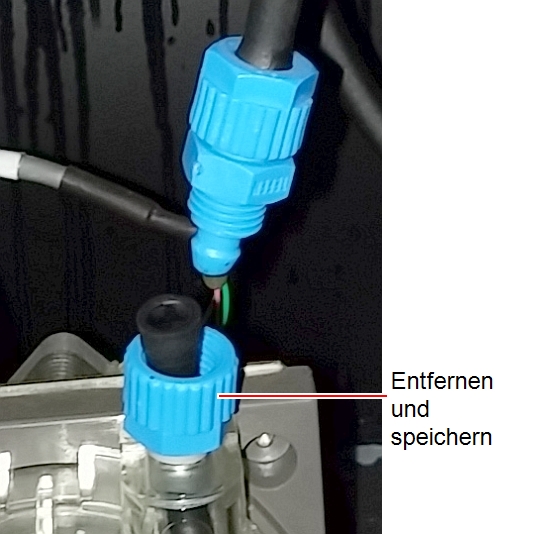

a. Schrauben Sie die Anschlüsse ab, die die einzelnen Abfallpumpenschläuche verbinden.
b. Trennen Sie die Schläuche und legen Sie sie in den Einwegbecher, um verschüttetes Material aufzufangen.
| 9. | Nehmen Sie den Teil des Anschlusses, der auf dem Pumpenschlauch verbleibt, ab und heben Sie ihn auf. |

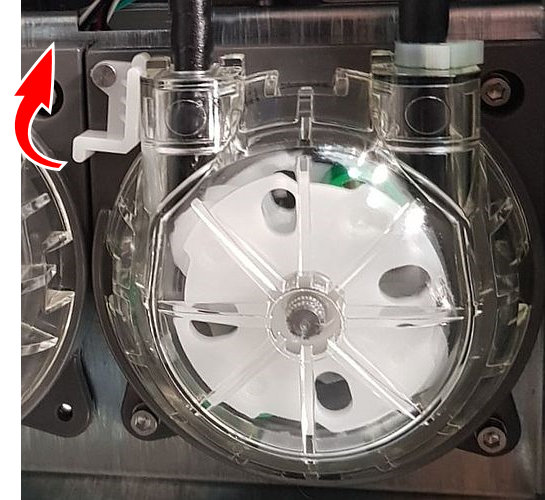

| 10. | Drehen Sie den weißen Halteclip, um die Pumpe freizugeben. |

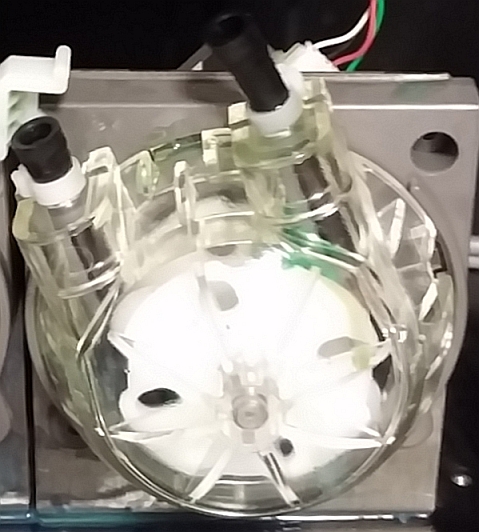

| 11. | Wenn die Schläuche auf beiden Seiten der Pumpe abgenommen wurden, drehen Sie die Pumpenkassette gegen den Uhrzeigersinn und entfernen Sie sie. |

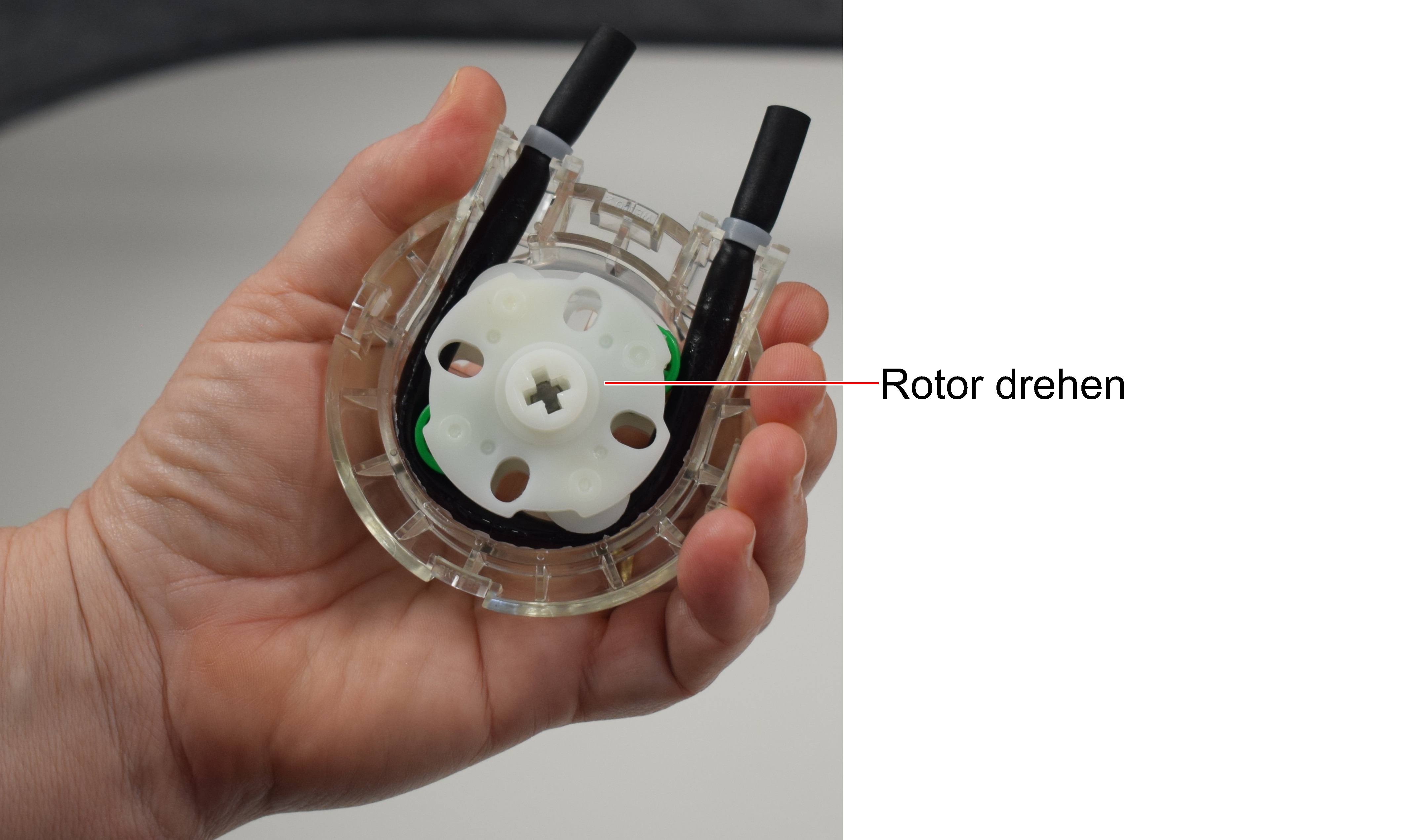

| 12. | Halten Sie eine neue Pumpenkassette mit einer Hand und drehen Sie den Rotor. |
Dadurch wird sichergestellt, dass die Pumpe auch nach längerer Lagerzeit einwandfrei funktioniert.
| 13. | Bringen Sie die neue Pumpenkassette am Drucker an. |

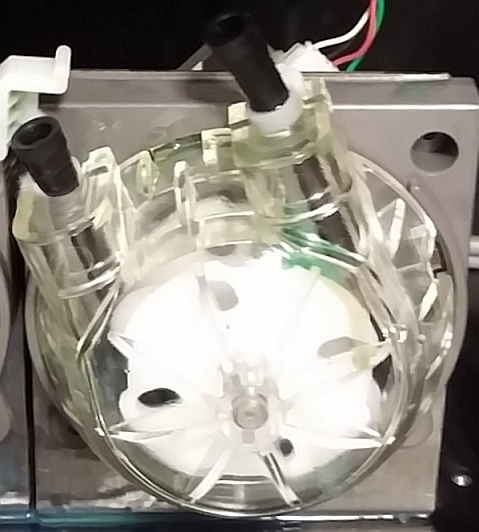

Setzen Sie die Kassette in die Schlitze im Gehäuse ein und drehen Sie sie im Uhrzeigersinn in die Arbeitsposition.

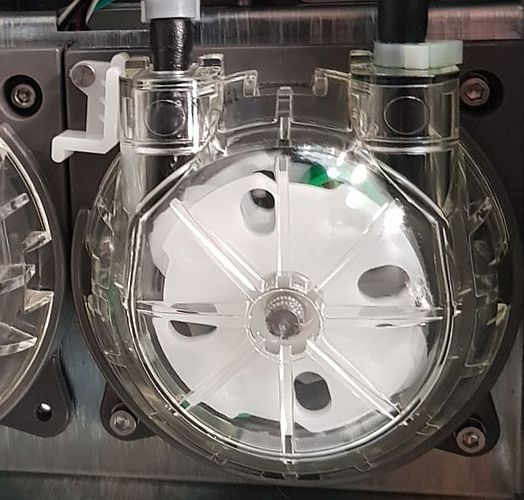

| 14. | Drehen Sie den weißen Halteclip, um die Pumpe zu sichern. |

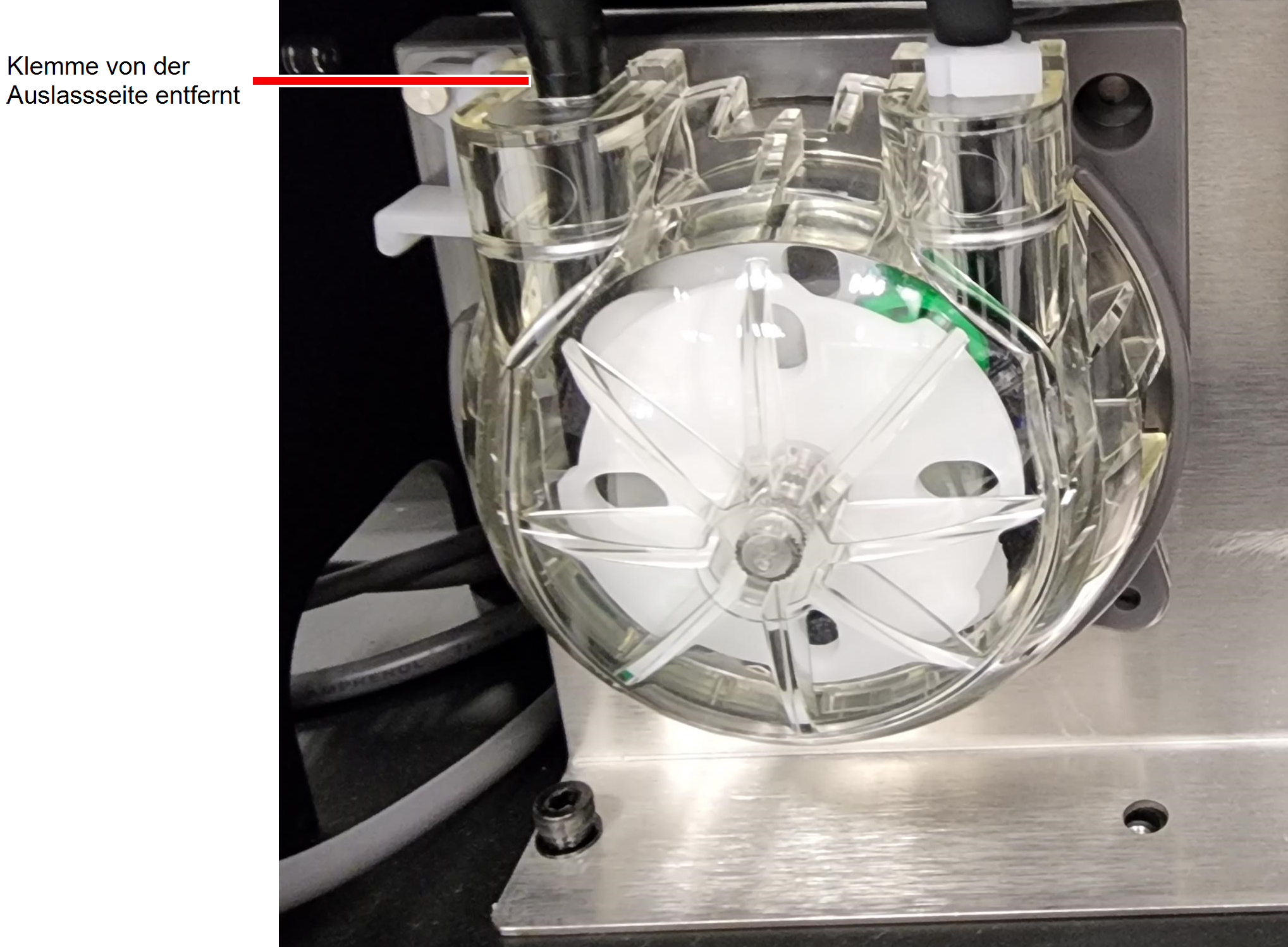

| 15. | Entfernen Sie die Klemme von dem Schlauch, der zum Abfallbehälter (Pumpenauslass) führt. |
| 16. | Verbinden Sie die Schläuche mit der neuen Pumpenkassette. |
| 17. | Verwenden Sie das Reinigungstuch, um das verschüttete Material abzuwischen. |
| 18. | Führen Sie den Mustertest durch und vergewissern Sie sich, dass die Pumpenkassette ordnungsgemäß funktioniert. Siehe Patterntest. |
| 19. | Falls notwending, tauschen Sie die Pumpenkassette an der anderen Abfallpumpe aus. |
| 20. | Schließen Sie das Paneel an den Drucker an. |

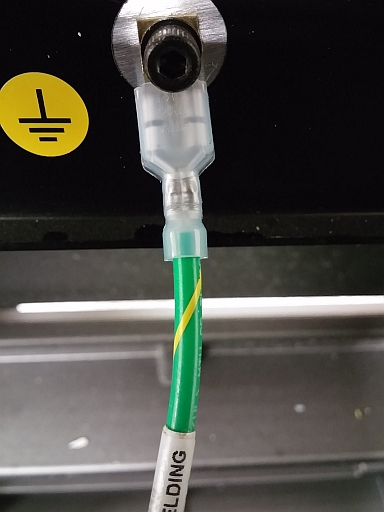

Achten Sie darauf, das Erdungskabel wieder an das Druckerpanel anzuschließen.
| 21. | Öffnen Sie den Bildschirm Maintenance Counters (Wartungszähler), blättern Sie nach unten zum Abschnitt General Pumps (Allgemeine Pumpen) und klicken Sie für die entsprechenden Zähler auf . |
