ローラー バスを清掃し、ローラー スクレーパを検査する

ローラー バスはローラーからこすり落とした廃材を取り除きます。吸引によって、この廃棄物がプリンタの廃棄コンテナに移動します。

このアセンブリは廃棄コンテナにつながるチューブの詰まりを防ぎ、廃材によってプリンタがあふれないように、毎週清掃する必要があります。

ローラー バスを清掃するには:
1。 以下を準備します。
• M2.5 と M2 六角 (アレン) キー
• 使い捨てニトリル手袋
• 90% イソプロパノール (IPA: イソプロピル アルコール) またはエタノール (エチル アルコール)
• 清掃布
• 綿棒 (Q-tips または類似品)
• 鏡
• フラッシュ ライト
2。 [Options (オプション)] メニューから [Go to Head Inspection (ヘッド検査に移動する)] を選択します。
3。 手袋を着用します。

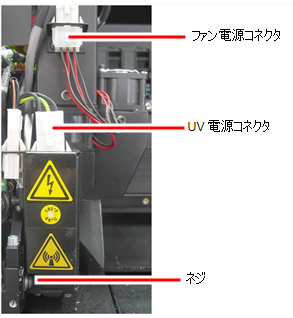

4。 UV 電源ケーブルとファン電源ケーブルを取り外します。

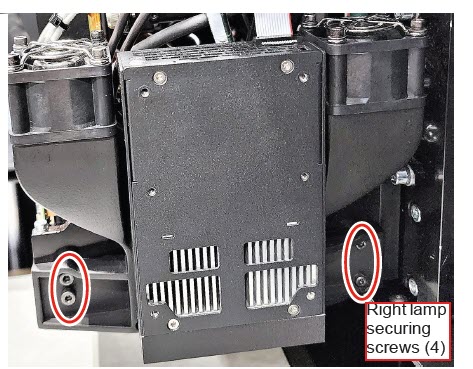

5。 右側の UV ランプ アセンブリを固定しているネジを取り外します。

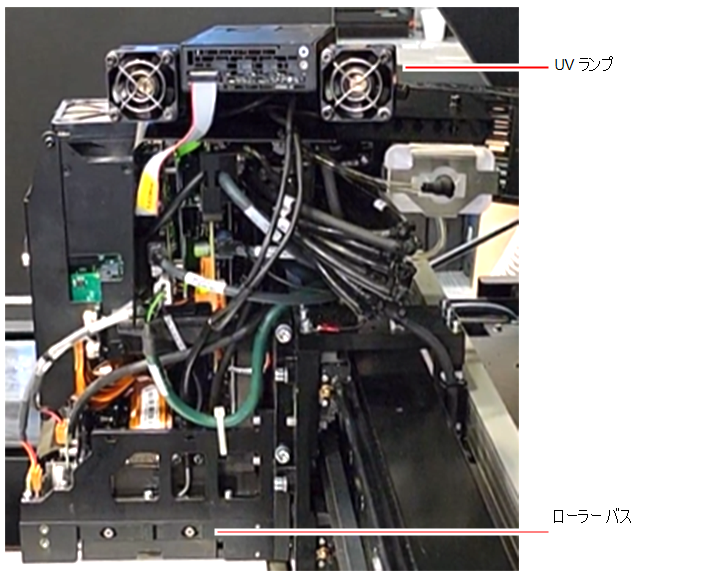

6。 UV ランプ アセンブリを引っ張って持ち上げます。

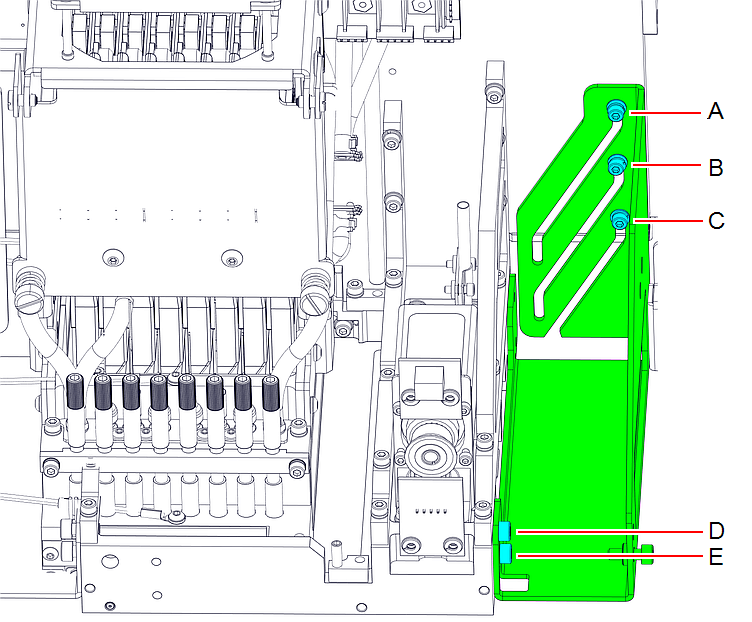

7。 印刷ブロックからUVブラケットを取り外します。

a。ネジA、B、Cを緩めます。

b。ネジDとEを取り外します。

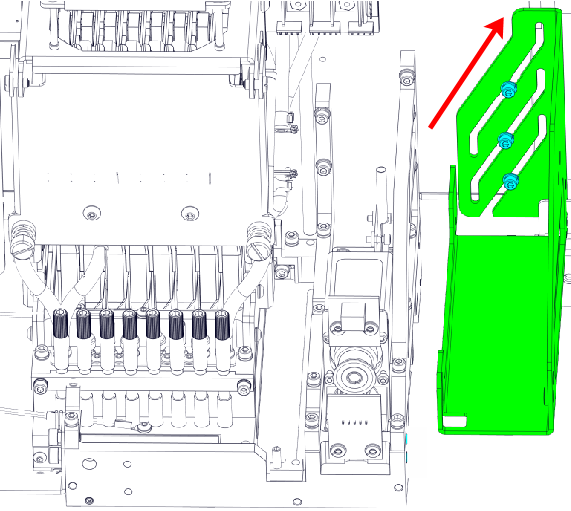

c。ブラケットを上にスライドさせて、印刷ブロックから分離します。

8。 造形ブロックの吸引管を固定する 2 つのねじを緩めます。

9。 吸引管を上げて、高い位置に固定します。

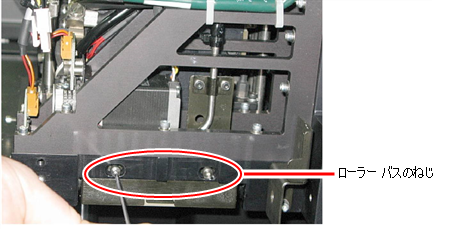

10。 ローラー バスを固定する 2 つのねじを緩めて、引き出します。
カバー固定用ねじは大切に保管してください。これらは特殊ねじです。紛失した場合には、交換部品を注文してください。

11。 引き出してカバーを取り外し、下げます。
12。 清掃布モップでローラー バスとスクレーパ ブレード表面を清掃します。残っている造形用樹脂を確実に取り除いてください。

カバーを交換する前に、ローラー スクレーパの効果をチェックできます —(以下参照)。
ローラー スクレーパの効果をチェックするには:
1。 ニトリル手袋を着用します。
2。 清掃布をイソプロパノールに浸します。
3。 ローラーの最下部を布で湿らせます。
4。 ローラーを手でゆっくりと回します。ブレードでローラーをこすりながら、イソプロパノールがブレード全体に広がるのを確認してください。
5。 ローラーを検査します。乾いていない場合、ブレードを交換します。(ローラー スクレーパを交換する を参照)。

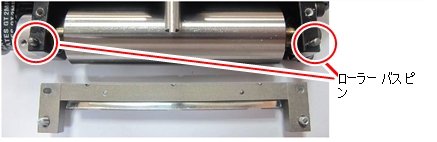

6。 ローラー バスを造形ブロックに戻す前に、ピンがクリーンなことを確認します。

コンポーネントを再度組み立てるには:
1。 ローラー廃材コレクタを造形ブロックに戻し、カバー上にネジとめします (上記参照)。
2。 吸引管を固定しているねじを緩めます。

3。 吸引管の後ろのパネルの穴が見えるようになるまで下げ、ねじを締めてチューブを固定します。
4。 ネジを再度接続して、右側の UV ランプ アセンブリをプリント ブロックに固定します。
5。 UV 電源ケーブルとファン ケーブルを再接続します。
