Dans le cadre de la maintenance systématique, vous devez remplacer le tube des pompes à déchets du rouleau toutes les 700 heures d'impression.
Remarque : les imprimantes plus anciennes ont une seule pompe à déchets du rouleau ; les installations plus récentes et les imprimantes améliorées ont deux pompes.
Pour remplacer le tube de déchets du rouleau :
|
•
|
deux chiffons de nettoyage |
|
•
|
un tube de Norprene® (fourni dans le kit de démarrage) |
|
N :2.
|
Vérifiez que l'imprimante est en mode Standby2 (Veille2) ou en mode Idle (Veille prolongée). |
|
N :3.
|
Appuyez sur F8.
ou :
Dans le menu Options, sélectionnez Go to Head Inspection (Aller à l'inspection des têtes). |
Le bloc d'impression avance et le plateau de fabrication descend.
|
N :4.
|
Ouvrez les portes de l'imprimante et localisez les pompes à déchets du rouleau. |

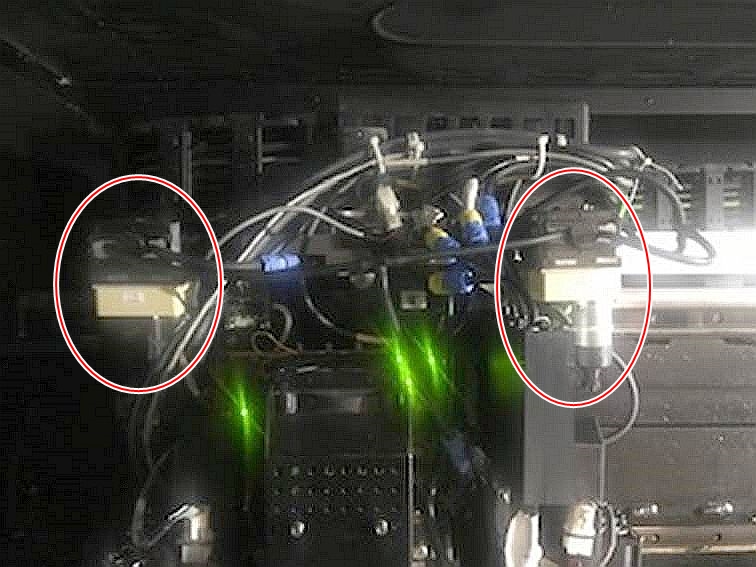

Pompes à déchets du rouleau
|
N :5.
|
Relâchez le loquet du tuyau sur la pompe, comme illustré ci-dessous. |

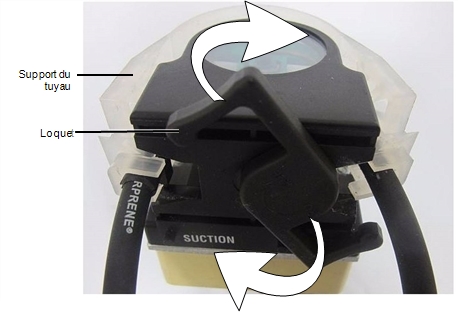

Desserrage du loquet du tuyau
|
N :6.
|
Séparez le support du tuyau de l'ensemble de pompe. |
Support du tuyau retiré de l'ensemble de pompe
|
N :7.
|
Retirez le tuyau du support du tuyau et conserver les deux pièces de la pince en vue d'un assemblage ultérieur. |
|
N :8.
|
Détachez le tuyau à ses deux bouts avec soin. Utilisez les chiffons de nettoyage pour empêcher la fuite de matériau par les tubes. |
|
N :9.
|
Jetez l'ancien tuyau et les chiffons de nettoyage. |
Ces objets contiennent des matériaux d'impression non durcis. Éliminez ces objets conformément aux réglementations environnementales et de sécurité.
|
N :10.
|
Fixez les extrémités du nouveau tuyau. |
|
N :11.
|
Placez le collier du tuyau sur le tuyau comme auparavant et insérez le tuyau dans le support du tuyau en vous assurant que la surface plate du collier soit orientée vers l'extérieur. |

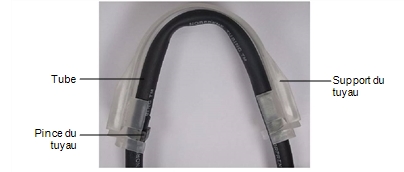

Gauche : colliers de tuyau ; Droite : tuyau inséré dans les supports de tuyau
|
N :12.
|
Insérez le support de tuyau dans l'assemblage de la pompe en vous assurant que le côté avec le collier est du côté de la pompe marqué SUCTION. |

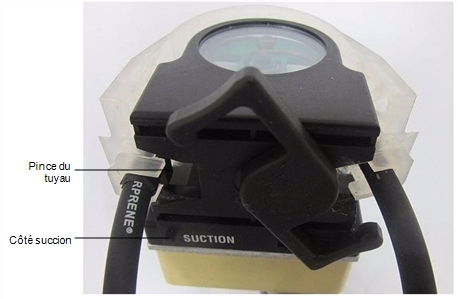

Collier du tuyau du côté SUCTION de la pompe
|
N :13.
|
Fermez le loquet du tuyau. |
S'il y a deux pompes à déchets du rouleau dans l'imprimante, remplacez le tuyau dans les deux pompes.
|
N :14.
|
Dans le menu Options, sélectionnez Maintenance Counters (Compteurs de maintenance). |
|
N :15.
|
Faites défiler jusqu'à la section General Pumps (Pompes générales) et localisez les compteurs de tuyaux de la pompe à déchets du rouleau (« Tuyau du rouleau gauche »/« Tuyau du rouleau droit »). |

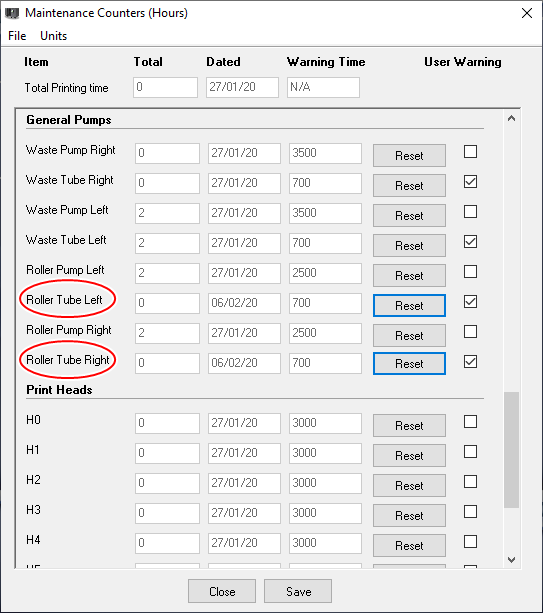

Écran Maintenance Counters (Compteurs de maintenance)
|
N :16.
|
Cliquez sur Reset (Réinitialiser) pour ces compteurs. |
