Reinigung des Rollerabfallkollektors und Überprüfung des Rollermessers

Der Rollerabfallkollektor entfernt Abfallmaterial, das von der Walze gekratzt wird. Dieser Abfall wird in den Druckerabfallbehälter gesaugt.

Diese Baugruppe sollte wöchentlich gereinigt werden, um eine Blockade in den Zufuhrleitungen zum Abfallbehälter zu vermeiden, damit das Abfallmaterial nicht im Drucker überläuft.

So reinigen Sie den Rollerabfallkollektor:
1.   Vorbereiten:
•   M2.5 und M2 Innensechskantschlüssel
•   Einweghandschuhe
•   90%-iges Isopropanol (IPA-Isopropylalkohol) oder Ethanol (Ethylalkohol)
•   Reinigungstuch
•   Wattestäbchen (Q-tips oder ähnliche)
•   Spiegel
•   Taschenlampe
2.   Wählen Sie im Menü Options (Optionen) Go to Head Inspection Position (Wechseln zur Kopfprüfungsposition).
3.   Ziehen Sie die Handschuhe an.

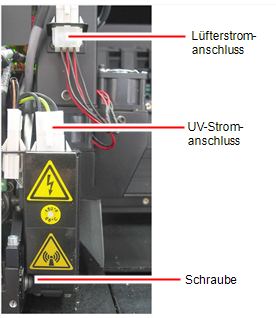

4.   UV-Stromkabel und Ventilatorkabel trennen.

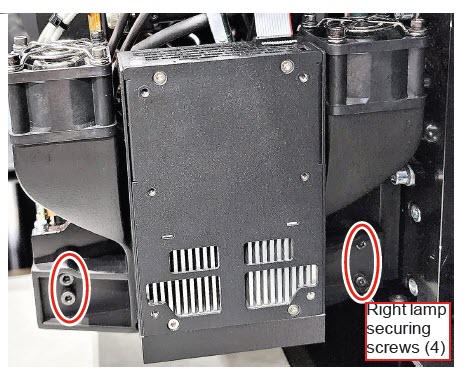

5.   Entfernen Sie die Schraube, mit der die rechte UV-Lampenbaugruppe befestigt ist.

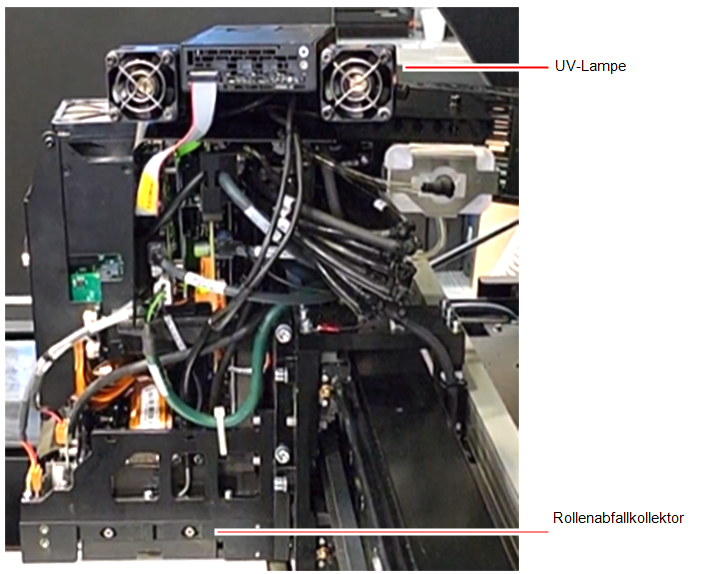

6.   Ziehen Sie die UV-Lampeneinheit heraus und heben Sie sie hoch.

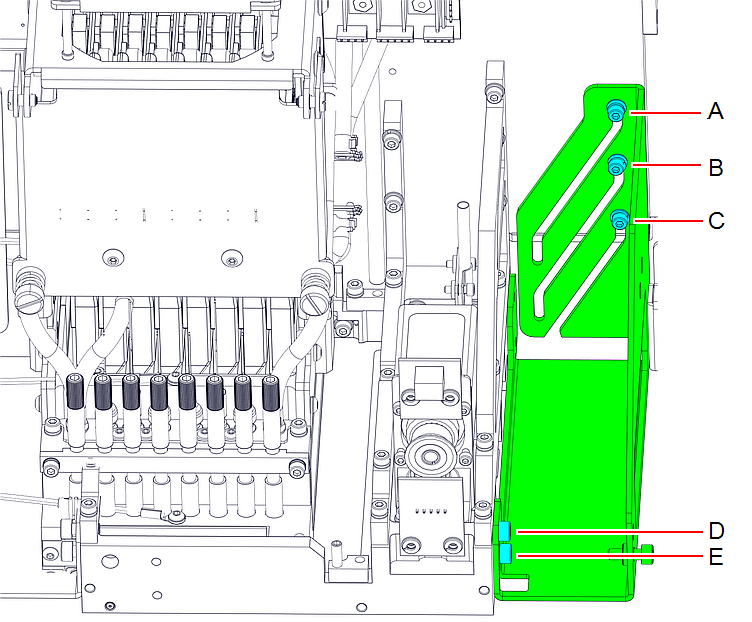

7.   Nehmen Sie die UV-Halterung vom Druckblock ab.

a.  Lösen Sie die Schrauben A, B und C.

b.  Entfernen Sie die Schrauben D und E.

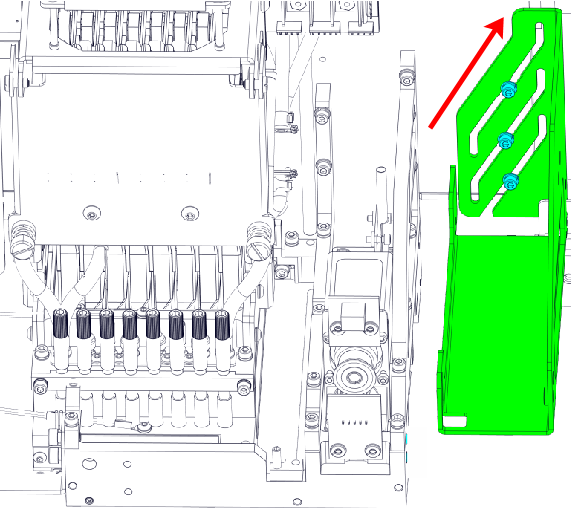

c.  Schieben Sie die Halterung nach oben, um sie vom Druckblock zu trennen.

8.   Lösen Sie die zwei Schrauben, mit denen der Saugschlauch am Druckblock angebracht ist.

9.   Heben Sie den Saugschlauch heraus, um ihn erhöht anzubringen.

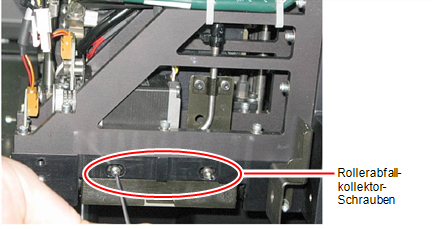

10.   Lösen Sie die zwei Schrauben, mit denen die Abdeckung des Rollerabfallkollektors gesichert sind und ziehen Sie die Abdeckung ab.
Achten Sie darauf, die Schrauben für die Abdeckung nicht zu verlieren. Hier handelt es sich um Spezialschrauben, die im Fall von Verlust neu bestellt werden müssen.

11.   Entfernen Sie die Abdeckung, indem Sie sie herausziehen und dann absenken.
12.   Reinigen Sie den Rollerabfallkollektor und die Oberfläche der Messerklinge mithilfe von Wattestäbchen. Vergewissern Sie sich, dass alle verbleibenden Druckmaterialien entfernt werden.

Bevor Sie die Abdeckung wieder aufsetzen, können Sie testen ob das Rollermesser gut funktioniert - siehe unten.
So überprüfen Sie die Effektivität des Rollermessers:
1.   Ziehen Sie die Reinigungshandschuhe an.
2.   Befeuchten Sie ein Tuch mit Isopropanol.
3.   Benetzen Sie die Unterseite der Walze mit dem Tuch.
4.   Drehen Sie die Walze langsam mit der Hand. Stellen Sie sicher, dass beim Kratzen der Walze das Isopropanol gleichmäßig über die gesamte Länge der Klinge verteilt wird.
5.   Prüfen Sie die Walze. Wenn sie nicht trocken ist, tauschen Sie die Klinge aus. (Siehe Austauschen des Rollermessers.)

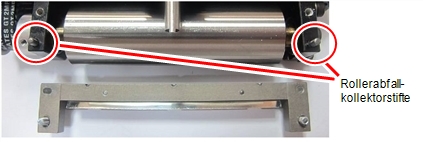

6.   Bevor der Rollerabfallkollektor an den Druckblock angebracht wird, stellen Sie sicher dass die Stifte sauber sind.

So setzen Sie die Komponenten wieder zusammen:
1.   Bringen Sie den Rollerabfallkollektor wieder am Druckblock an und verbinden Sie die Abdeckungsschrauben erneut mit der Abdeckung (siehe oben).
2.   Lösen Sie die Schrauben am Saugschlauch.

3.   Senken Sie ihn, so dass das Loch in der Klappe hinter dem Saugschlauch sichtbar ist und ziehen Sie die Schrauben an, um den Schlauch zu sichern.
4.   Bringen Sie die Schraube wieder an, um die rechte UV-Lampenbaugruppe am Druckblock zu befestigen.
5.   Schließen Sie die UV-Strom- und Ventilatorkabel wieder an.
