Entfernen des defekten Kopfes

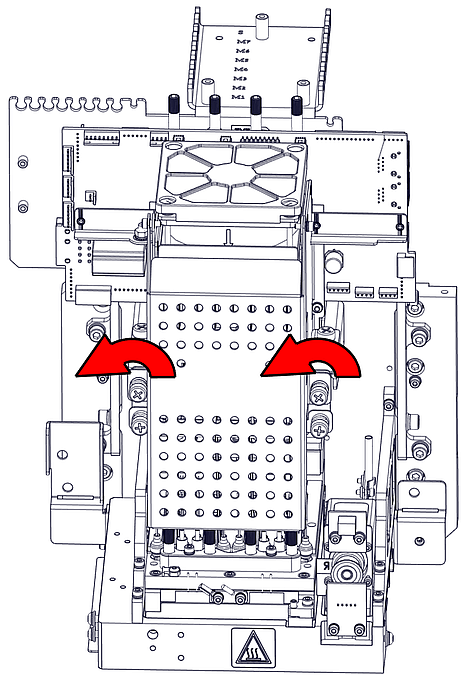

| 1. | Lösen Sie auf der Vorderseite des Druckblocks die Schrauben, mit denen die Abdeckung der Druckkopftreiberkarten gesichert ist. |
| 2. | Heben sie die Abdeckung an. |

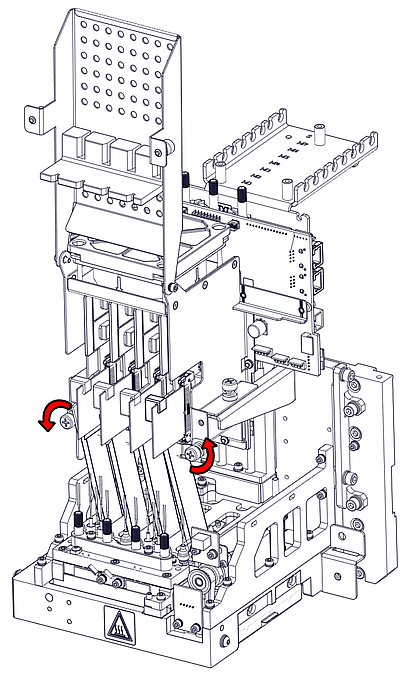

| 3. | Lösen Sie die Schrauben, die die Treiberkartenhalterung sichern und senken Sie die Halterung. |

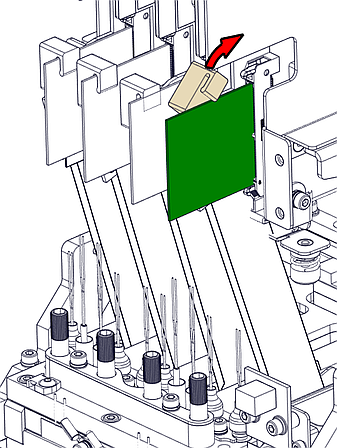

| 4. | Lösen Sie die Treiberkartenstütze. |

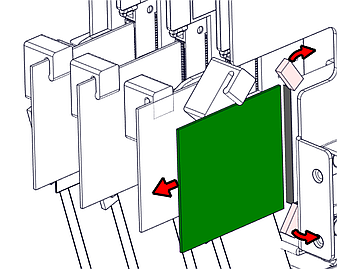

| 5. | Nehmen Sie die Treiberkarte heraus, indem Sie den Riegel an den gezeigten Punkten lösen. |

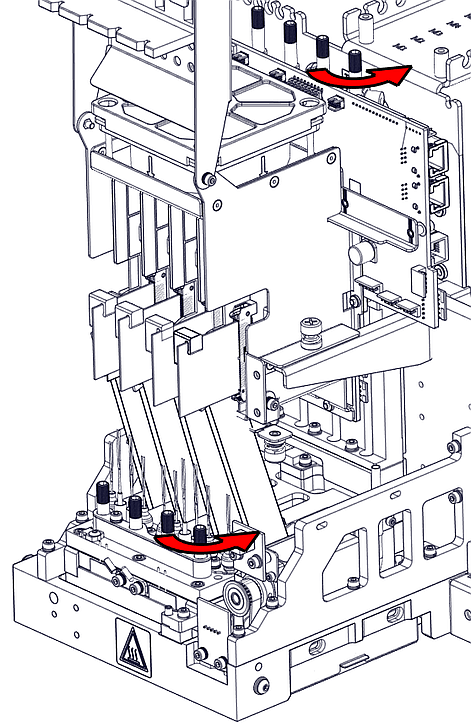

| 6. | Lösen Sie die Schrauben oben und unten, mit denen der Druckkopf im Block befestigt ist. (Falls erforderlich, können Sie einen 4-mm-Inbusschlüssel verwenden, um die Schrauben zu lösen.) |

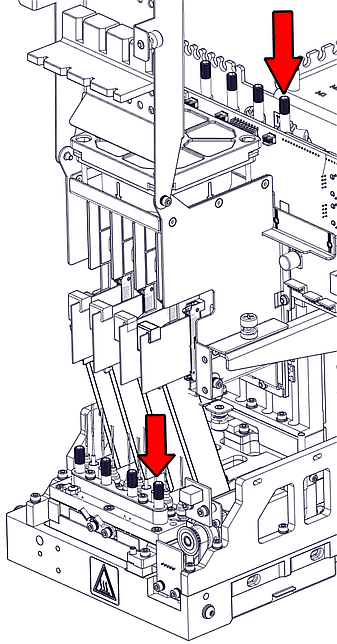

| 7. | Drücken Sie die obere und untere Befestigungsschraube nach unten, um den Druckkopf zu lösen, und entfernen sie ihn vom Druckblock. |

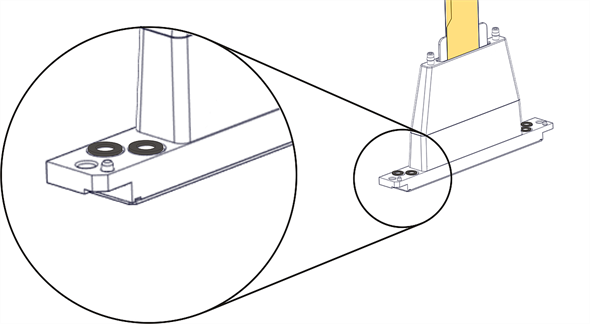

| 8. | Entfernen Sie zusammen mit dem Kopf auch die vier (4) O-Ring-Gummidichtungen. |
Wichtig

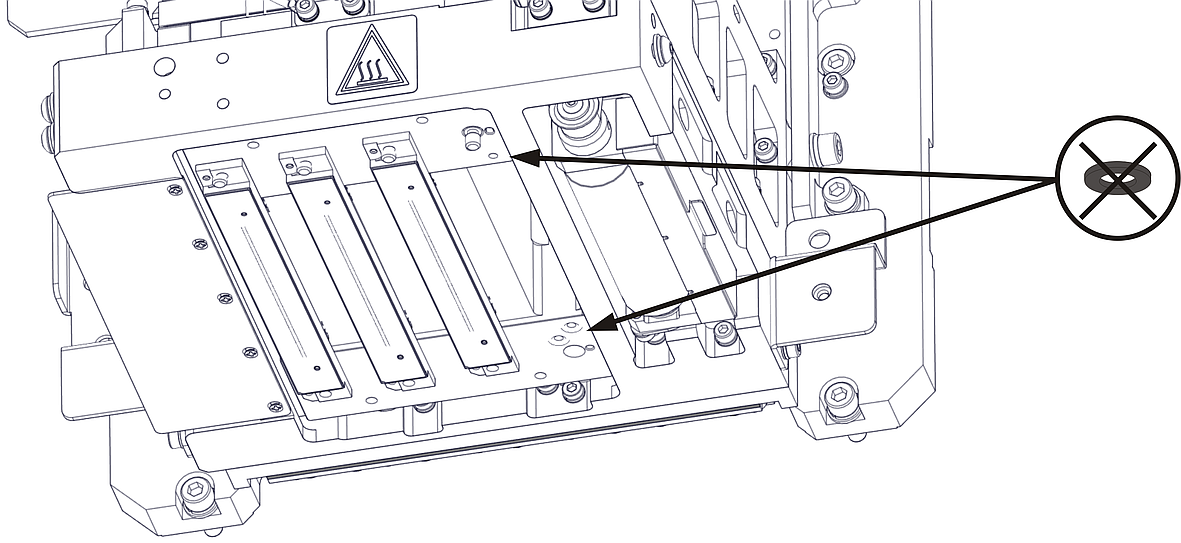

Wenn die Dichtungsringe nicht mit dem Kopf herauskommen, kleben sie vermutlich am Druckblockgehäuse. Entfernen Sie sie.
