對齊 列印頭
您應檢查列印頭的對齊—
|
•
|
如果在清潔了列印模組底面的孔板後，模型品質仍然是無法接受的話（請參見清潔列印頭和滾筒）。 |
此步驟約耗時 20 分鐘。
要檢查列印頭的對齊：
|
•
|
一張透明紙 ，約為標準 A-4 紙或信紙尺寸的一半 |
|
N：2.
|
從 Options（選項） 功能表中開啟列印頭對齊精靈。 |
|
N：3.
|

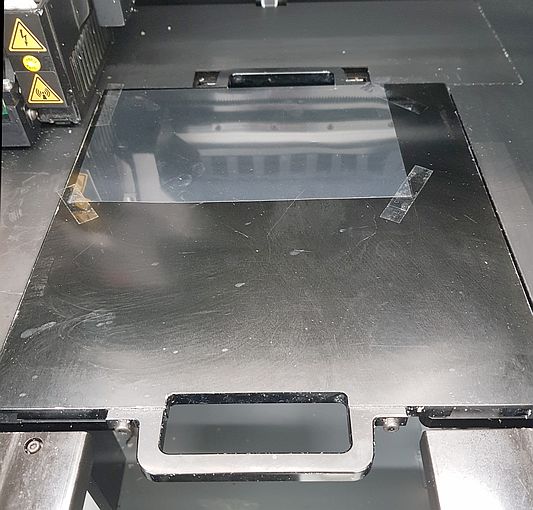

在看到指示時，將透明紙放在成型托盤上—如下圖所示，放在托盤的左後邊緣旁。 |
|
N：6.
|
在精靈畫面中，選取核取方塊以確定透明紙已放固定到成型托盤，然後按 Next（下一步）。 |
按 Next（下一步）後，印表機會在透明紙上印出列印頭對齊測試。列印完成後，會出現以下畫面。

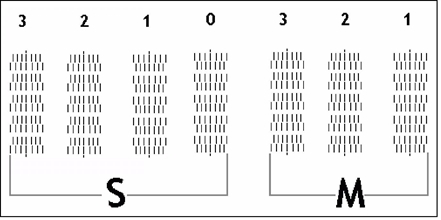

透明紙上會印出七個欄的不同垂直線條分組，每個欄顯示了來自不同列印頭的結果。
|
•
|
列印在右側的三個欄的列印頭，是在生產模型時用來印出模型材料的列印頭。從右至左的欄分別代表了列印頭 M1、M2 和 M3。 （不會出現代表列印頭 M0 的欄，因為其對齊位置是作為對齊所有其他列印頭的參考。） |
|
•
|
列印左側四個欄的線條的列印頭，是印出支撐材料的列印頭。這些欄分別代表了列印頭 S3、S2、S1 和 S0。 |
|
N：8.
|
針對每個欄的線條，用放大鏡來檢查透明紙上印出的每一對連續列，並看清楚垂直線條是在哪裡對齊。 |
說明：無論您檢查的是哪一對線條都沒關係，因為所有線條都是由同一個列印頭所印出。選擇一對列印清楚的線條，以便檢查。（因為部分列印頭可能無法清楚列印，您可能需要檢查好幾對線條，才能好好檢視對齊方式。）
當上列與下列的第四線條有對齊起來時，就表示列印頭已達最佳對齊狀態，就如 上圖所示。在顯示的圖例中，列印頭的對齊不需要變更。如果是線條組內的其他線條有對齊起來，您就需要變更該列印頭的對齊方式—在下一個精靈畫面中變更。
|
N：9.
|

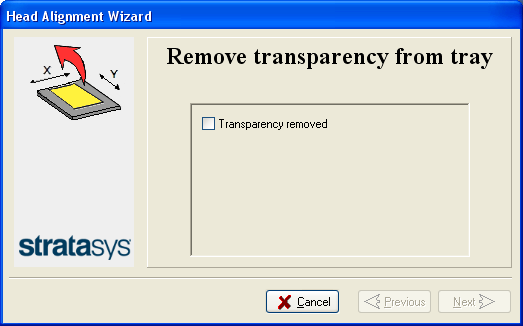

在如上的精靈畫面中，選擇 Transparency removed（透明紙已移除）核取方塊，然後按 Next（下一步）。 |
一系列的對齊畫面之一就會出現。
|
N：10.
|

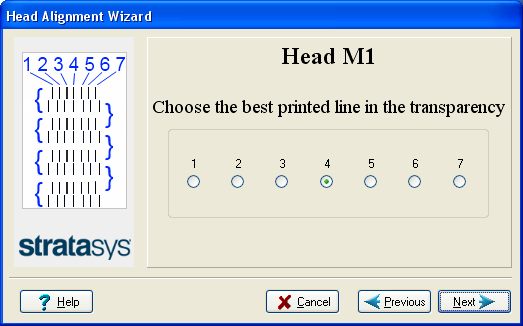

在列印頭對齊畫面中，找出透明紙上指示了哪個列印頭的上列與下列 的線條配對出現對齊的數字 （從左邊數來）。 |
說明： 因為第四線條出現對齊為最佳，精靈畫面中的預設選定數字為「4」。這不會改變列印頭的對齊。如果您選擇了其他的數字，精靈就會依此調整列印頭的對齊。
|
N：11.
|
按一下 Next（下一步） 以顯示下一個列印頭對齊的畫面，並再次為該列印頭選擇在透明紙上，代表了最佳對齊的垂直線的數字。. |

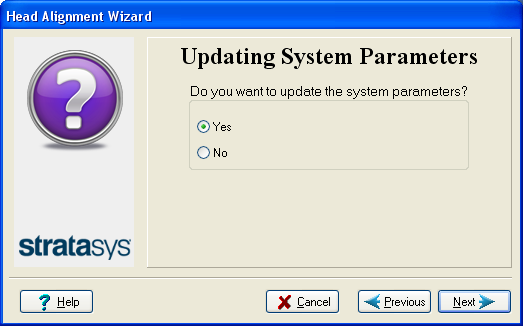

當您完成所有列印頭的對齊後，就會顯示下列畫面。
|
•
|
要讓對齊變更在印表機內生效，請確認已選擇了 Yes（是），並按 Next（下一步）。 |
|
•
|
要讓對齊變更在印表機內生效之前再檢查對齊測試結果，按一下 Previous（前一步）。 |
|
•
|
如果您現在不想讓對齊變更在印表機內生效，選擇 No（否）並按 Next（下一步）。 |
|
N：13.
|

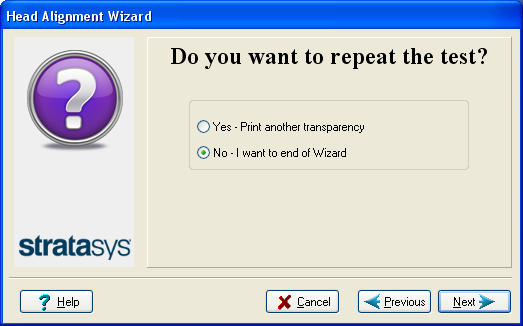

在下一個畫面中，您可以選擇重複列印頭對齊程序、或關閉精靈。 |
|
•
|
如果列印頭的最佳對齊垂直線條在邊緣處 —第一或第七條線，選擇 Yes（是）以再次執行列印頭對齊精靈，然後按 Next（下一步）。 |
額外的透明紙測試可顯示列印頭是否已對齊妥當，而且如果並未妥當對齊，精靈會讓您把對齊方式做「精密」調整。
|
•
|
如果列印頭的垂直線條不是在邊緣處對齊起來，選擇 No（否）以關閉精靈，然後按 Next（下一步）。 |
