对齐打印头

应检查打印头是否对齐—

• 每月检查一次
• 在更换一个或多个打印头后
• 如果在清理打印模块底部的孔板后模型质量还是不可接受（请参见 清理打印头和滚筒）。

此过程大概需要 20 分钟。

若要检查打印头是否对齐：
1. 准备—
• 一张透明薄片，大约是标准 A-4 或 Letter 尺寸的一半
• 任意类型的胶带，用于将透明薄片固定在成型托盘上
2. 从 Options（选项）菜单启动 Head Alignment（打印头对齐）向导。

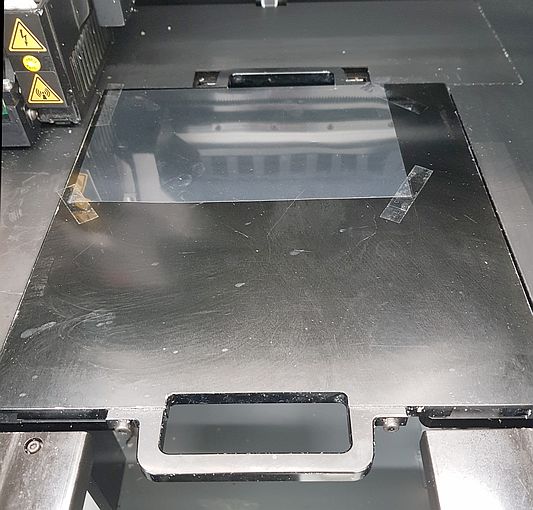

3. 根据提示，将透明薄片置于成型托盘上 — 紧挨托盘左后边，如下图所示。

4. 请确保透明薄片整齐平放，并粘在托盘上。
5. 关闭打印机机盖。
6. 在向导屏幕，选中复选框以确认透明纸已经固定到成型托盘，并单击 Next（下一步）。

单击 Next（下一步）时，打印机在透明纸上打印出打印头对齐测试。打印完成时，出现以下屏幕。

7. 打开打印机，取出透明薄片。

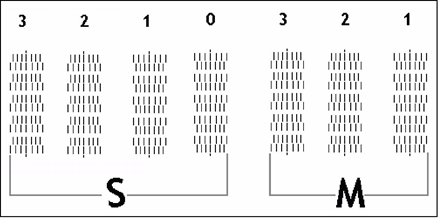

在透明纸上打印了几组七列的垂直线，每组均显示了不同打印头的结果。

• 右边的三列由生产模型时用于应用模型材料的打印头进行打印。右列至左列分别代表打印头 M1、M2、M3。 （没有一列代表打印头 M0，因为所有其他打印头都是参照 M0 对齐的。）
• 左边的四列线条由用于应用支撑材料的打印头进行打印。这些列分别代表打印头 S3、S2、 S1 和 S0。
8. 对于每列线条，使用放大镜或小型放大镜检查透明纸上打印的每对连续的行，查看垂直线在哪里对齐。

注意：检查哪对线条都可以，因为每对线条都是由相同的打印头打印的。选择打印清晰的线条进行检查。（由于某些喷口的打印可能不清晰，可能要检查多对线条才能正确检查是否对齐。）

当顶行和底行的第四条线对齐时，说明打印头对齐状态是最佳的，如 上图所示。 在展示的例子中无需更改打印头对齐。如果对齐的是线条组的其他线条，您需要更改相应打印头的对齐 — 在下一个向导屏幕中。

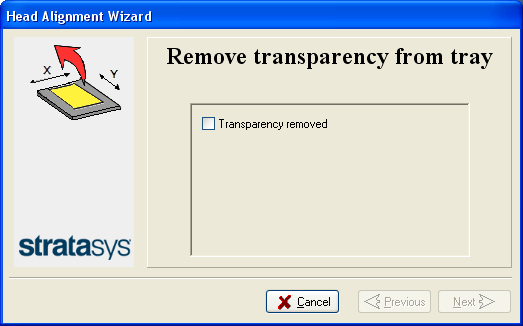

9. 在如上的向导屏幕中，选择 Transparency removed（透明纸已移除）复选框，并单击 Next（下一步）。

出现的一系列对齐屏幕中的第一个屏幕。

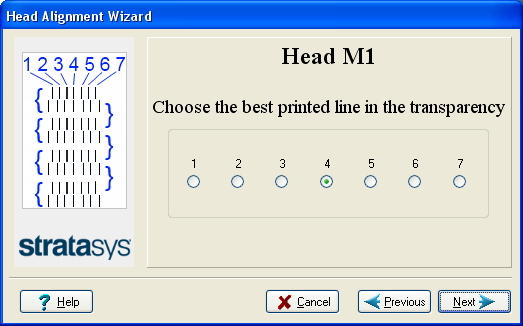

10. 在打印头对齐屏幕，选择该打印头透明玻片（从左数起）顶行和底行线条对对齐的线条编号。

注意： 因为第四条线条的对齐为最佳，所以向导屏幕默认选中数值 “4”。这并不会改变打印头对齐。如果您选择其他数值，向导相应地调整打印头对齐。

11. 单击 Next（下一步）显示下一个打印头对齐屏幕，并再次选择该打印头透明玻片上代表对齐最接近的垂直线的数值。

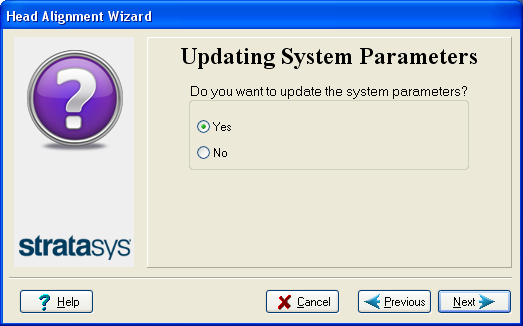

对齐所有打印头之后，会显示以下屏幕。

12. 按照如下所示继续：
• 若要对打印机作出对齐更改，请确保选中 Yes（是）并单击 Next（下一步）。
• 若要在打印机作出对齐更改前重新检查对齐测试结果，单击 Previous（上一步）。
• 如果此刻不想对打印机作出对齐更改，请选择 No（否）并单击 Next（下一步）。

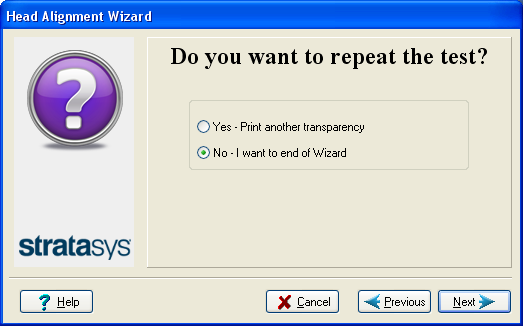

13. 在以下屏幕，可以选择重复打印头对齐过程、，或关闭向导。

• 如果打印头对齐最接近的垂直线是在两边末端—第一条或第七条线条—，选择 Yes（是）再次运行 Head Alignment（打印头对齐）向导，接着单击 Next（下一步）。

额外的透明纸测试将显示打印头是否正确对齐，并且如未对齐，向导将允许您进行“微调”。

• 如果打印头的垂直线未在两边末端对齐，选择 No（否）关闭向导，接着单击 Next（下一步）。
