Размещение объектов на оси Z
При использовании автоматического позиционирования для размещения объектов на модельном лотке объекты располагаются непосредственно на лотке. Если вставка выполняется без автоматического позиционирования, объекты часто располагаются выше или ниже лотка.
На практике система Eden260V печатает все модели на модельном лотке с использованием подложки из вспомогательного материала толщиной один миллиметр. Важность размещения объектов непосредственно на модельном лотке в приложении Objet Studio заключается в правильном отображении объектов на экране.
Размещение объектов непосредственно на лотке:
|
2.
|
В меню Object (Объект) выберите Lay On (Разместить на лотке). |
Постоянное размещение объектов непосредственно на лотке:
|
1.
|

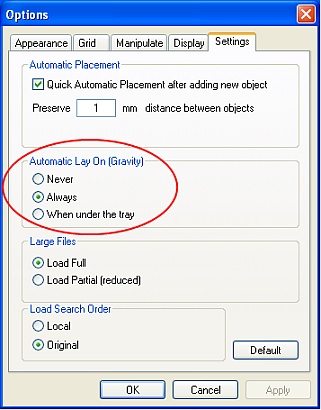

В меню Tools (Инструменты) выберите Options (Параметры) и перейдите на вкладку Settings (Настройки). |
|
2.
|
В разделе Automatic Lay On (Gravity) — Автоматическое размещение на лотке (гравитация) — выберите Always (Всегда). |
Другие варианты размещения на оси Z (в разделе Automatic Lay On — Автоматическое размещение на лотке):
|
•
|
When under the tray (Если под лотком) — отображение объектов,расположенных под модельным лотком, автоматически изменяется таким образом, что объекты оказываются на уровне лотка. |
|
•
|
Never (Никогда) — отображение объектов, расположенных над или под модельным лотком, не изменяется. |
