롤러 폐기물 수집기 청소 및 롤러 칼날 점검

롤러 폐기물 수집기는 롤러에서 긁어낸 폐기물질을 제거합니다.흡입으로 이 폐기물을 프린터의 폐기물 컨테이너로 제거합니다.

이 어셈블리를 매주 청소하여 폐기물 컨테이너로 이어지는 튜브의 막힘을 방지하여, 폐기물질이 프린터에서 넘치지 않도록 하십시오.

롤러 폐기물 수집기를 청소하려면:
1. 다음 항목을 준비합니다.
• M2.5 및 M2 육각(Allen) 렌치
• 일회용 청소 장갑
• 90% 이소프로판올(IPA - 이소프로필 알코올) 또는 에탄올(에틸 알코올)
• 청소용 천
• 면봉(Q-tips 또는 유사종)
• 거울
• 플래시
2. Options(옵션) 메뉴에서 Go to Head Inspection Position(헤드 점검 위치로 이동)을 선택합니다.
3. 장갑을 낍니다.

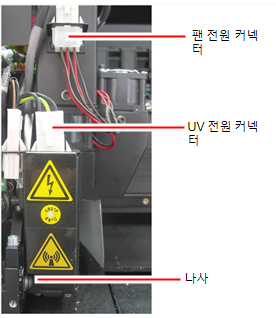

4. 오른쪽 UV 램프 어셈블리를 제거합니다.

a.UV 전원 케이블과 팬 전원 케이블의 연결을 끊습니다.

b.오른쪽 UV 램프를 고정하고 있는 나사를 뺀 다음 UV 램프를 당겨서 들어올립니다.

5. 흡입 튜브를 프린트 블록에 고정하고 있는 나사 2개를 풉니다.

6. 흡입 튜브를 들어 상승 위치에 고정합니다.

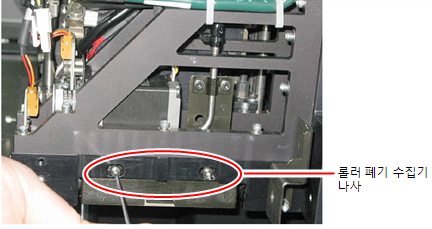

7. 롤러 폐기물 수집기 덮개를 고정하고 있는 나사 2개를 제거하고 수집기를 제거합니다.
덮개 나사를 주의하여 보관합니다.덮개 나사는 특수 나사이므로, 잃어버리면 교체품을 주문해야 합니다.

8. 덮개를 밖으로 당겨 제거한 다음 내립니다.
9. 롤러 폐기물 수집기와 칼날 표면을 면봉으로 청소합니다.남은 조형 물질을 제거합니다.

덮개를 다시 씌우기 전에 롤러 칼날의 유효성을 점검할 수 있습니다(아래 참조).
롤러 칼날의 유효성을 확인하려면:
1. 청소 장갑을 낍니다.
2. 천에 이소프로판올을 적십니다.
3. 천을 사용하여 롤러 하단을 적십니다.
4. 롤러를 손으로 천천히 돌립니다.블레이드가 롤러를 벨 때 이소프로판올이 전체 블레이드 길이에 고르게 분산되는지 확인합니다.
5. 롤러를 검사합니다.롤러가 마르지 않은 경우 블레이드를 교체합니다.(롤러 칼날 교체 참조)

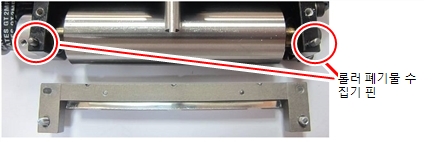

6. 롤러 폐기물 수집기를 프린트 블록에 다시 끼울 때 핀이 깨끗한지 확인합니다.

구성요소를 다시 조립하려면:
1. 롤러 폐기물 수집기를 프린트 블록에 다시 끼우고 덮개에 나사를 끼웁니다(위 참조).
2. 흡입 튜브를 고정하고 있는 나사를 풉니다.

3. 튜브 뒤에 있는 패널의 구멍이 보이도록 흡입 튜브를 내리고 나사를 조여 튜브를 고정합니다.
4. 오른쪽 UV 램프 어셈블리를 프린트 블록에 장착하고 UV 전원과 팬 케이블을 다시 연결합니다.
